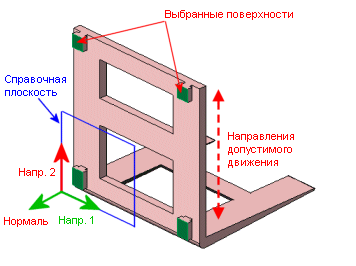

Использование справочной плоскости

Можно использовать плоскости в качестве справочных для приложения ограничений. Вы можете установить перемещения в направлениях 1 и 2 плоскости, а также в направлении перпендикулярном плоскости. Для оболочечных сеток можно установить вращения относительно этих направлений.

В следующей таблице приводится сводка атрибутов этого типа ограничения:

Атрибут

Значение

Возможные степени свободы твердых тел

3 перемещения

Возможные степени свободы оболочек и балок

3 перемещения и 3 вращения

Возможные степени свободы стержней

3 перемещения



Трехмерный символ

перемещение

вращение

Выбираемые объекты

Вершины, кромки, грани и соединения балок

Перемещения

Вдоль плоскости, направление 1

Вдоль плоскости, направление 2

Перпендикулярно плоскости

Вращения (только для оболочек и балок)

Вокруг направления плоскости 1

Вокруг направления плоскости 2

Вокруг перпендикуляра к плоскости
