PropertyManager Таблица отверстий

Задайте свойства для существующих таблиц отверстий.

Чтобы задать свойства для таблиц отверстий:

  1. Войдите в окно PropertyManager одним из следующих методов:

  • Нажмите и перетащите значок таблицы в левом верхнем углу таблицы.

  • Нажмите правой кнопкой мыши в любом месте таблицы и выберите Свойства.

  • Нажмите правой кнопкой мыши на таблицу в дереве конструирования FeatureManager и выберите Свойства.

  1. Укажите свойства, указанные ниже, затем нажмите OK .

Расположение таблицы

Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.

Установите для параметра Привязанный угол значение:

Верхний левый. Новые столбцы добавляются справа, а новые строки - ниже точки привязки.

Верхний правый. Новые столбцы добавляются слева, а новые строки - ниже точки привязки.

Нижний левый. Новые столбцы добавляются справа, а новые строки - над точки привязки.

Нижний правый. Новые столбцы добавляются слева, а новые строки - ниже точки привязки.

Прикрепить к точке привязки. Прикрепляет указанный угол к точке привязки таблицы.

Параметр Привязанный угол не доступен сразу после создания таблицы. Если таблица создается с точкой привязки, то привязанный угол автоматически выбирается на чертежном листе в квадранте, ближайшем к привязке таблицы.

Буквенно-цифровое управление

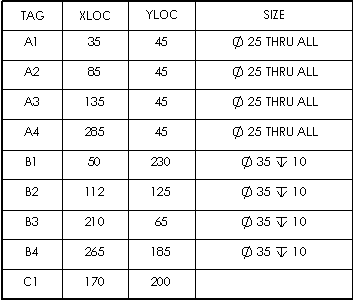

Укажите теги для определения отверстий как буквенно-цифровые (A, B, C...) или цифровые (1, 2, 3...). При использовании буквенно-цифровых тегов буквенный префикс определяет размер отверстия, а число определяет экземпляр. Воспользуйтесь параметром Начало, чтобы указать начальную букву или число..

Соответствующие заметки в чертежном виде изменяются вместе с таблицей.

A, B, C...

1, 2, 3...

Схема

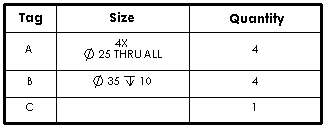

Объединить одинаковые метки. Объединение строк с отверстиями тем же способом, с помощью которого объединяются отверстия с одинаковыми размерами. Столбцы со значениями положения удаляются. Этот параметр удаляет столбцы месторасположения X и Y.

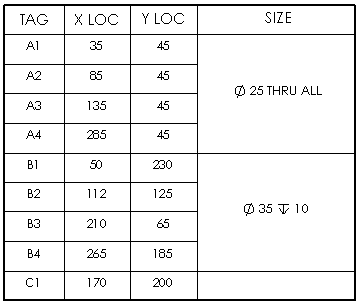

Объединить одинаковые размеры. Параметр доступен, только если снят флажок Объединить одинаковые метки. Объединение ячеек для отверстий одинакового размера. Столбцы со значениями положения остаются.

Отобразить ANSI дюйм буквенные и цифровые размеры сверления. Отображаются отверстия, созданные с помощью мастера отверстий и имеющие тот же размер, что и указанный в Спецификации отверстия в мастере отверстий, например, A или #40.

Отображение размеров в таблицах отверстий можно переключать, устанавливая или удаляя этот флажок.

Точность расположения отверстий

Укажите число значимых знаков для значений положения отверстий.

Видимость

Выберите, чтобы скрыть отдельные или все нижеперечисленные элементы:

  • Скрыть исходную точку

  • Скрыть центры отверстий

  • Скрыть метки отверстий

Рамка

Выберите Граница рамки или Граница сетки и выберите желаемую толщину границы в списке.

Таблица с более толстыми границами рамки и сетки:

Двойные размеры

Выберите Двойные размеры, чтобы размеры отображались с использованием двойных единиц.

Отобразить единицы измерения. Выберите, чтобы отображать единицы измерения.

Слой

В чертежах с именованными слоями выберите нужный слой. Таблица использует цвет слоя.
