Экспорт и связывание уравнений
Предлагаемая процедура демонстрирует улучшенный поток работы для экспорта в текстовые файлы и связывания с ними.
- В диалоговом окне Уравнения выберите Экспорт.
- В диалоговом окне Сохранить как выполните указанные ниже действия:
- Укажите имя и расположение текстового файла.
- Нажмите кнопку Сохранить.
Уравнения сохраняются в текстовом файле. Открывается диалоговое окно Экспорт уравнений.

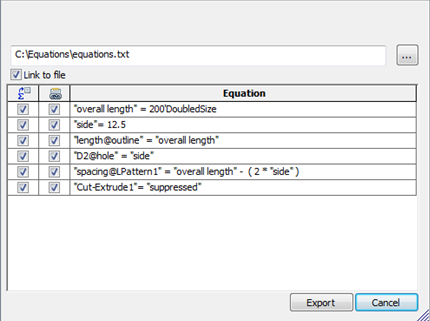

В диалоговом окне Экспорт уравнений два столбца. В первом столбце указывается уравнение, которое будет экспортироваться в текстовый файл. Во втором столбце указываются уравнения, которые будут связаны с моделью и данным текстовым файлом, поэтому изменения реплицируются в обоих местах. По умолчанию все уравнения экспортированы и связаны.
Связь с отдельными уравнениями можно создавать и разрывать, устанавливая или удаляя флажки в столбце Ссылки. Такие возможности доступны в диалоговом окне Уравнения при задании связи с внешним файлом.
- В диалоговом окне Экспорт уравнений выберите Экспорт.
В диалоговом окне Уравнения установите флажок Связь с внешним файлом. Появляется путь к файлу.
- В диалоговом окне Уравнения нажмите кнопку Открыть связанный файл
.Выбранный файл открывается в текстовом редакторе.

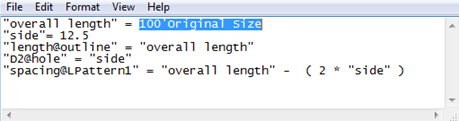

- Измените значение параметра «общая длина» с 200 на 100 и обновите заметки, заменив Удвоенный размер на Исходный размер. Затем сохраните файл.
-
В диалоговом окне Уравнения нажмите кнопку Перестроить
.

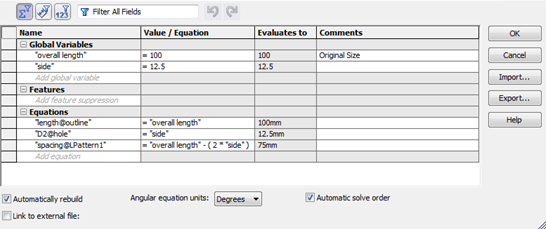

Для всех размеров, в которых используется глобальная переменная «общая длина», восстанавливается исходные значения. В диалоговом окне Уравнения отображается дополнительный столбец для всех объектов, связанных с внешним файлом.
Связанные с внешним файлом уравнения и глобальные переменные больше нельзя изменять в данном диалоговом окне. Для их изменения необходимо использовать внешний файл.
- В диалоговом окне Уравнения удалите флажок Связь с внешним файлом.
После этого все уравнения и глобальные переменные можно изменять в данном диалоговом окне. Также удаляются путь к внешнему файлу и столбец Связь.
