Изменение глобальной переменной в диалоговом окне "Уравнения"

  1. Откройте файл каталог_установки\samples\whatsnew\Equations\sample1.sldprt.
  2. В дереве конструирования FeatureManager® правой кнопкой мыши щелкните папку Уравнения и выберите Управление уравнениями.

    Manage_EquationsV3

    Откроется диалоговое окно Уравнения.

  3. Выберите Уравнения Значок вида уравнений.
  4. Щелкните первую строку в разделе Глобальные переменные для параметра "общая длина" и измените значение в столбце Значение/Уравнение со 100 на 200.
  5. Нажмите клавишу Ввод или Tab, чтобы перейти к следующей ячейке в строке Заметки.

    Значение автоматически обновляется в столбце Равняется и модель перестраивается. Все размеры, в которых используется глобальная переменная "общая длина", также удваиваются.

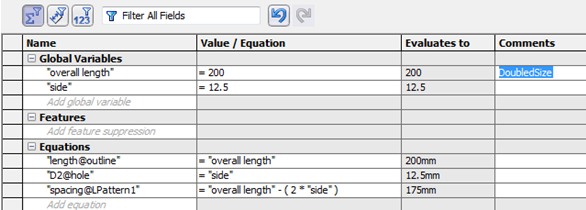

  6. Введите заметку, например Удвоенный размер.

    EquationsView_DoubleSized

  7. Нажимайте кнопку Отменить tool_undo.gif , пока для параметра "общая длина" не будет восстановлено исходное значение — 100 мм.

    Так как флажок Перестраивать автоматически установлен, восстанавливаются исходные размеры модели. Для всех размеров, в которых используется глобальная переменная "общая длина", восстанавливаются исходные значения. Также очищается ячейка Заметки.

  8. Нажмите кнопку Повторить tool_redo.gif, чтобы восстановить новые размеры модели.
  9. Погасите элемент Бобышка-Вытянуть1.
    1. В разделе Элементы щелкните пустую ячейку.
    2. В дереве конструирования FeatureManager ® выберите Cut-Extrude1 (Вырез-Вытянуть1).

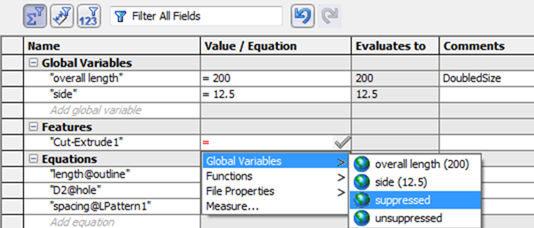

      Отображается имя Элементы. Программное обеспечение SolidWorks заполняет следующую ячейку символом = (знак равенства) и отображает раскрывающийся список со значениями параметров Глобальные переменные, Функции, Свойства файла и Измерение.

    3. Разверните папку Глобальные переменные, выберите погашен и нажмите кнопку PM_OK.gif.

      ПогашенныйЭлемент

      Значение "Погашен" добавляется в столбец Равняется.

      Можно также определить погашение, используя синтаксис функции Visual Basic if.
