PropertyManager Вставить блок

Поддерживается вставка блоков в документ.

Группы для вставки

  • Открыть блоки. Вывод списка текущих документов блоков в дереве конструирования FeatureManager.

  • Обзор. Возможность поиска существующих блоков для вставки в текущий документ.

  • Связать с файлом. При выборе этого параметра изменения, выполненные в исходном файле, распространяются на все экземпляры блока.

Настройки

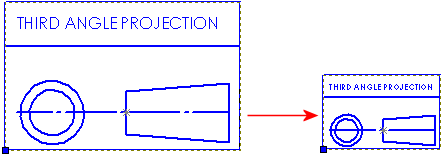

  • Масштаб блока . Изменение размера по умолчанию вставляемого блока. Экземпляры блоков масштабируются относительно точек вставки.

  • Вращать блок . Изменение угла вставки блока. При положительном значении блок вращается против часовой стрелки. Экземпляры блоков вращаются относительно точек вставки.

Выноска и Слой используются только в чертежных документах.

Выноска

Выноски блока имеют точку привязки (в конечной точке, привязанной к блоку) и точку присоединения (в конечной точке, присоединенной к модели или листу чертежа). При добавлении выноски в экземпляр блока она по умолчанию привязывается к точке вставки. Можно перетащить точку привязки выноски в любое место в блоке.

Выноска

Нет выноски

Прямая выноска

Выноска с полкой

Стиль стрелки. Выбор стиля.

Слои

Слой . Для чертежей с именованными слоями.
