В данном разделе определяются некоторые термины, связанные с соединителем Торцевого сварного шва.
- Угловой
- Треугольный сварной шов, который соединяет две металлические части под правильным углом.
Все угловые сварные швы, определенные в PropertyManager Торцевой сварной шов, имеют конфигурацию 450.
- Стыковой сварной шов
- Сварной шов, применяемый в предварительно выполненном отверстии или канавке между двумя металлическими частями.
Стыковые сварные швы, определенные в PropertyManager Стыкового сварного шва, могут представлять собой все состыкованные сварные швы (стыковой шов без скоса кромок, условия V, J, & U).
- Локальная система координат сварного шва

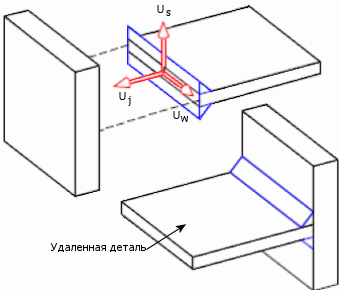

- Результаты сварного шва рассчитаны для всех узлов сетки на пересекающихся кромках удаленного элемента. Результаты рассчитаны по отношению к локальной системе координат, установленной для каждого узла, как показано на рисунке.
- Перпендикуляр к поверхности, Us: Ось перпендикулярна к верхней поверхности оболочки удаленного элемента.
- Перпендикуляр сварного шва, Uj: Ось перпендикулярна к пересекающимся кромкам оболочки удаленного элемента и ориентирована по направлению от элемента.
- Ось сварного шва, Uw: Ось направлена параллельно направлению сварного шва. Это направление определяется как Uw = Us x Uj.

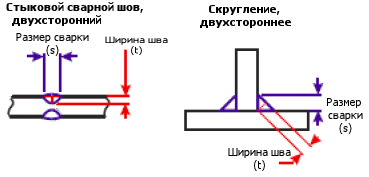

- Размер сварного шва
- Размер соединения, выполненного при помощи стыкового сварного шва(швов). Расстояние от узла до радиуса углового сварного шва (катет сварного шва).
- Ширина шва
- Минимальное расстояние от узла сварного шва к грани шва (t).

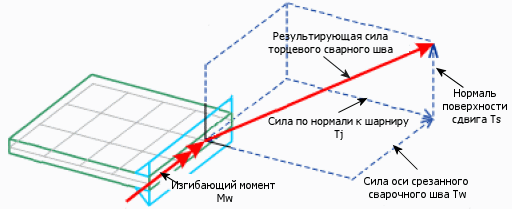

- Сила по нормали к шарниру
- Компонент силы шва (Tj), действующий нормально к пересекающимся кромкам оболочки удаленного элемента вдоль нормальной оси соединения сварного шва, Uj.
- Сила оси срезанного сварочного шва
- Компонент силы шва (Tw), действующий параллельно к сварному шву вдоль локальной оси сварного шва Uw.
- Нормаль поверхности сдвига
- Компонент силы шва (Ts), действующий вдоль локальной нормальной оси поверхности Us.
- Изгибающий момент
- Момент (Mw), действующий вдоль локальной оси сварного шва Uw.
