Фланцы по траектории

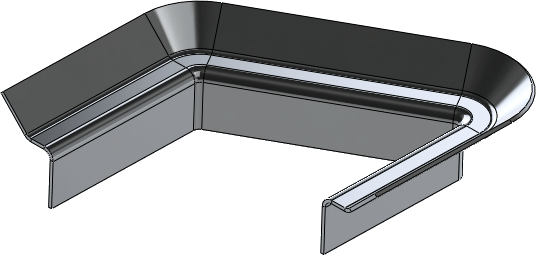

Инструмент Фланец по траектории позволяет создавать сложные сгибы в деталях из листового металла.

Инструмент Фланец по траектории подобен инструменту По траектории; для создания фланца требуются профиль и путь. Для создания фланца по траектории необходимы открытый эскиз в качестве профиля и открытый путь профиля или серия существующих кромок в детали из листового металла.


В данном плоском массиве не появляются вырезы, отверстия, фаски или скругления в области сгиба фланца по траектории.

  1. Откройте install_dir\samples\whatsnew\sheetmetal\swept_bend.sldprt.

    Открывается деталь с двумя эскизами.

  2. Нажмите кнопку Фланец по траектории tool_swept_flange_sheet_metal.gif (панель инструментов "Листовой металл") или выберите Вставка > Листовой металл > Фланец по траектории.
  3. В дереве конструирования FeatureManager выберите:
    1. Эскиз2 для параметра Профиль PM_profile.gif.
    2. Эскиз1 для параметра Путь PM_path.gif.
  4. Нажмите кнопку PM_OK.gif.

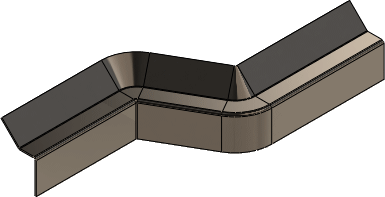

    Создание фланца по траектории завершено.

На уровень выше: Листовой металл
