Отображение эпюр напряжения на геометрии балки

Для отображения эпюры напряжения на действительной геометрии балки выполните следующие действия:

  1. В дереве исследований Simulation правой клавишей мыши щелкните Результаты и выберите Определить эпюру напряжения.
  2. В менеджере свойств PropertyManager Эпюры напряжения, в разделе Отображение, выберите Отрисовка профиля балки.
  3. Нажмите PM_OK.gif.

    В менеджере свойств PropertyManager Эпюры напряжения, в разделе Отображение, Напряжение балки пункт Наивысшее осевое и изгиб теперь заменен пунктом Осевое и изгиб, который отображает комбинированные однородные осевые нагрузки и осевые нагрузки, являющиеся результатом изгибания. Эта эпюра теперь отображает распределение напряжения по всей балке и больше не отображается одним цветом. В предыдущих версиях один цвет обозначал максимальное значение по сечению балки.

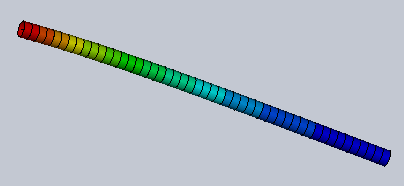

В эпюрах напряжения для балок доступны узловые результаты и результаты элементов. Как и ранее, эпюры элементов отображаются на цилиндрическом поперечном сечении.

Если параметр Отрисовка профиля балки отключен в менеджере свойств PropertyManager Эпюры напряжения, программа назначает самое высокое значение напряжения элементу и осевым компонентам. Например, можно выбрать из параметров Наивысшее осевое и изгиб, Наивысший изгиб в местном направлении 1 или Наивысший изгиб в местном направлении 2.

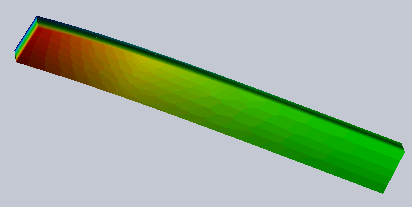

Если параметр Отрисовка профиля балки включен в менеджере свойств PropertyManager Эпюры напряжения, напряжения при изгибе будут различными для поперечного сечения, как и вдоль оси балки. Например, можно выбрать Осевое и изгиб, Изгиб в местном направлении 1 или Изгиб в местном направлении 2, что будет означать, что значения будут различными для поперечного сечения.



Этот вариант может привести к замедлению работы при исследованиях с большим количеством балок. Для повышения производительности в этих случаях ограничьте отрисовку балки окончательными результатами.
