Проверка геометрии
Для выполнения анализа SolidWorks FloXpress необходима одна полностью замкнутая полость в модели. Если объем жидкости в полости равен нулю, полость не является полностью замкнутой. В этом случае отобразится запрос на закрытие отверстий модели.
Чтобы проверить геометрию:
-
В PropertyManager (Менеджере свойств) прочитайте информацию в окне сообщения.
Сообщение содержит информацию о пригодности геометрии для анализа.
-
Выполните одно из следующих действий:
-
Если геометрия пригодна для анализа, задайте параметры PropertyManager и нажмите
.
-
Если геометрия непригодна для анализа, продолжите выполнение данной процедуры, чтобы закрыть впускное и выпускное отверстия.
-
Нажмите на
, чтобы выйти из FloXpress.
-
Закройте впускное и выпускное отверстия с помощью твердотельного элемента, например вытяжки.
Для закрытия полости нельзя использовать поверхности.
-
Выберите Инструменты, SolidWorks FloXpress и перейдите к окну PropertyManager Проверить геометрию.
Теперь в окне сообщения отобразится отчет о готовности геометрии к проверке.
-
Задайте параметры PropertyManager.
-
Щелкните .
Параметры PropertyManager
Объем жидкости
|
|

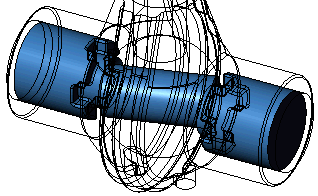

Просмотр жидкости  . Включение каркасного представления модели и увеличение ее для отображения объема жидкости. Используйте этот параметр, чтобы проверить, является ли объем жидкости тем объемом, который необходимо проверить.
|
|
|
|
|
|
Наименьший проточный канал  . Определение геометрии, которая будет использоваться для наименьшего проточного канала.
Автоматически заданное значение Наименьшего проточного канала зависит от размера модели и граничных условий.
Если в модели имеется отверстие размером меньше наименьшего проточного канала, оно может быть неправильно рассчитано программой и оказаться неучтенным в вычислениях. Например, программа может не учесть прохождение жидкости через данное отверстие вовсе, несмотря на то, что жидкость через него проходит.
|
Графическое представление траектории потока жидкости на экране Трубы
|
