Проекция по первому и по третьему углу

Для 3 стандартных видов используется проекция по третьему углу или по первому углу. В проекции по третьему углу на левом нижнем виде отображается по умолчанию стандартный вид Спереди детали или сборки. Другие виды приведены сверху и справа. В проекции по первому углу вид спереди отображается слева вверху, а два других вида - сверху и слева. Информацию по установке проекции по умолчанию см. в разделе Свойства листа.

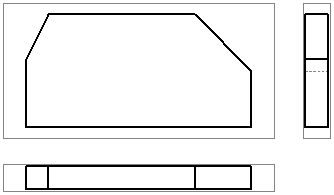

Проекция по третьему углу

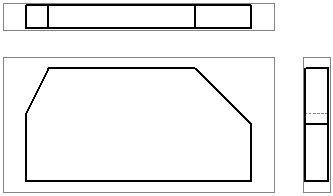

1st angle projection
