Оболочки

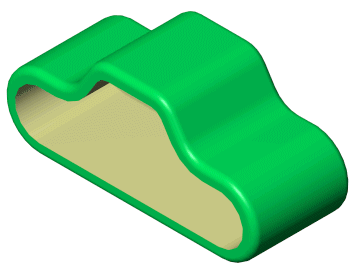

Инструмент "Оболочка" делает деталь полой, оставляя открытыми выбранные грани и создавая тонкостенные элементы на остальных гранях. Если на модели не выбрана никакая грань, можно создать оболочку твердотельной детали, тем самым создав замкнутую полую модель .Можно также создать оболочку модели с использованием нескольких значений толщины.

Перед созданием оболочки детали необходимо применить любые скругления.

Если с помощью инструмента Оболочка не удается создать оболочку модели, в окне PropertyManager (Менеджер свойств) отображается раздел Диагностика ошибки, с помощью которого можно выполнить диагностику проблемы.

Для создания элемента оболочки однородной толщины:

  1. Выберите Оболочка art\FEA-SHEL.gif на панели инструментов Элементы или Вставка,Элементы, Оболочка.

  2. В PropertyManager в разделе Параметры:

  • Укажите Толщину , чтобы задать толщину оставленных граней.

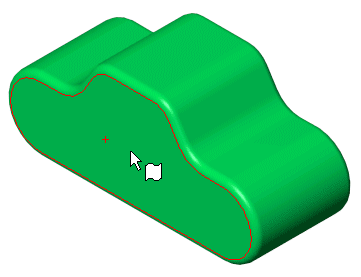

  • Выберите одну или несколько граней в графической области для функции Удалить грани .

При создании оболочки в многотельной детали отображается окно Твердое тело . После выбора грани для удаления или тела, окно исчезает.

  • Выберите параметр Оболочка наружу для увеличения внешних размеров детали.

  • Выберите Предварительный просмотр для отображения предварительного вида элемента оболочки.

  1. Щелкните .
