PropertyManager Разрез (чертежи)
Окно PropertyManager Разрез появляется либо при создании в чертеже нового Разреза, либо при выборе существующего Разреза.
Линия сечения
-
Изменить направление
. Также можно реверсировать направление разреза путем двойного нажатия на линию разреза.
-
Метка
. Изменение буквы, связанной с линией сечения и разрезом.
-
Шрифт. Чтобы выбрать шрифт для метки линии сечения, отличный от шрифта документа, отключите параметр Шрифт документа и выберите
. При изменении шрифта для метки линии сечения новый шрифт можно применить для метки разреза.
Разрез
-
Местное сечение. Создает разрез, ограниченный длиной линии сечения, если линия не проходит через весь вид.
-
Отобразить только разрезанные грани. Отображает только грани, разрезанные линией сечения.
|
Полное сечение
|
Местное сечение
|
Отобразить только разрезанные грани
|
|
|
|
|
Глубина сечения
Создание разреза на указанное расстояние.
Разрезы с расстоянием применяются к компонентам, а не элементам.
Чтобы задать расстояние, выполните одно из следующих действий:
-
Установите значение для параметра Глубина
.
-
Выберите геометрию, например кромку или ось, в родительском виде для Глубины
.
-

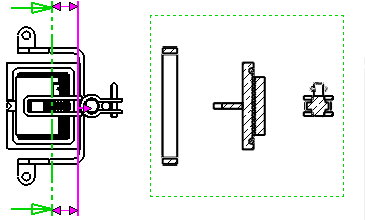

Перетащите в графической области плоскость сечения розового цвета, чтобы установить глубину разреза. В разрезе отобразятся все компоненты, которые находятся между линией сечения и плоскостью сечения.
Предварительный просмотр.
Импорт примечаний из
Выберите Импортирование примечаний для выбранных типов примечания для импорта из документов детали или сборки ссылки.
Выберите параметры импорта примечаний:
Только для сборок.
Функция скрытия/отображения
состояния отображения поддерживается для всех стилей отображения. Другие состояния отображения (режим отображения
, цвет
и т.д.) поддерживаются только в режимах Закрасить с кромками
и Закрасить
.
Использовать родительский. Отмените выбор этого параметра, чтобы выбрать тип и параметры качества, отличные от родительского вида.
Выберите Высокое качество или Черновое качество, чтобы задать качество отображения модели. Если выбран параметр Высокое качество, данные параметры больше не отображаются.
Виды высокого и чернового качества доступны только в чертежных видах, созданных с помощью:
-
Параметр Черновое качество, заданный в более ранней версии, чем SolidWorks 2006.
-
Параметр Качество отображения для новых видов, для которого установлено значение Черновое качество.
Условные изображения резьбы
Следующие настройки отменяют параметр Условные изображения резьбы в разделе Инструменты, Параметры, Документ Свойства, Оформление.
Высокое качество. Отображение точной толщины линий и отсечения в условных изображениях резьбы. Если изображение резьбы видно частично, Высокое качество отображает только видимую часть.
При выборе параметра Высокое качество для отображения условных изображений резьбы замедляется работа системы. Рекомендуется, пока не будет закончено размещение всех примечаний, отменить выбор этого параметра.
Черновое качество. Отображение условных обозначений резьбы с меньшей детализацией. Если условные изображения резьбы отображаются только частично, при выборе параметра Черновое качество будет отображаться весь элемент.
