Размеры отверстий в конфигурациях

В PropertyManager Спецификация отверстия можно сконфигурировать размер Отверстия под крепеж путем выбора параметра Конфигурации, а затем параметра Эта конфигурация , Всех конфигураций или Указать конфигурации .



Заголовок столбца в таблице параметров, управляющий размерами отверстий, использует следующим синтакс:

$HW-SIZE@имя_элемента

В заголовке столбца не учитывается регистр.

Выберите ячейки таблицы и размеры отверстия в списке. Если значение в ячейке не указано, то по умолчанию указывается наименьшее значение отверстия для данного типа отверстия.

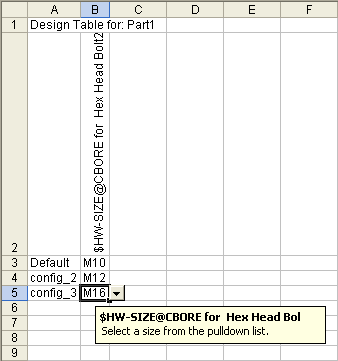

Пример таблицы значений, управляющей размерами Отверстия под крепеж:
