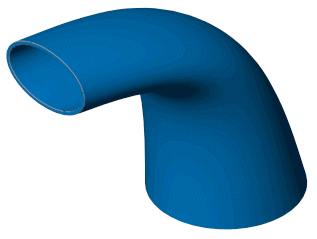

Обзор элемента по сечениям

Команда По сечениям создает элемент путем построения переходов между профилями. Элемент по сечениям может быть основанием, бобышкой, вырезом или поверхностью. Элемент по сечениям создается с помощью двух или нескольких профилей. Точками могут быть только первый, последний или первый и последний профили. Все объекты эскиза, включая направляющие кривые и профили, могут находиться внутри одного трехмерного эскиза.

Для твердотельного элемента по сечениям первый и последний профили должны быть либо гранями модели, либо гранями, созданными линиями разъема, плоскими профилями, либо поверхностями.

Чтобы создать элемент по сечениям:

  1. Выполните одно из следующих действий:

  • Нажмите Бобышка/основание по сечениям на панели инструментов "Элементы" или выберите Вставка, Бобышка/Основание, По сечениям.

  • Нажмите кнопку Вырез по сечениям на панели инструментов “Элементы” или выберите Вставка, Вырез, По сечениям.

  • Нажмите кнопку Поверхность по сечениям на панели инструментов "Поверхности" или выберите Вставка, Поверхность, По сечениям.

  1. Задайте параметры в окне PropertyManager.

  2. Управляйте элементом по сечениям следующим образом.

  • Синхронизировать профили по сечениям.

  • Перетащите геометрию трехмерного эскиза, чтобы при создании или редактировании элемента по сечениям изменить форму элемента.

  • Добавлять, располагать и редактировать новые сечения.

  • Создайте элемент по сечениям в точке, даже если точка является частью эскиза, содержащего другие объекты эскиза.

  • Просматривать элемент по сечениям с использованием Полос по мере его создания.
    Поместите указатель на элемент по сечениям, откройте контекстное меню и выберите Предварительный просмотр полос. При создании еще одного элемента по траектории, по сечениям или добавлении сечения полосы будут отображаться. Чтобы отключить параметр Предварительный просмотр полос, воспользуйтесь контекстным меню.

  • Просмотрите элемент по сечениям с помощью предварительного просмотра сетки .

  • Нажмите правой кнопкой мыши и переключитесь между Прозрачным предварительным просмотром и Непрозрачным предварительным видом элемента по сечениям.

  1. Нажмите на кнопку OK .

Другие темы на предмет элемента по сечению:

По сечениям: осевая линия

bsp;

По сечениям: направляющая кривая и неплоский профиль



По сечениям: управление касательностью



По сечениям: линия разъема
