Заметки
Используйте заметки для добавления текста и меток в чертежи.
Заметка может располагаться либо в произвольном месте, либо в фиксированном. Она также может быть размещена рядом с выноской, указывающей на элемент (грань, кромку или вершину) документа. Она может содержать простой текст, символы, параметрический текст и гиперссылки. Выноска может быть прямой, изогнутой или в качестве выноски может быть несколько изогнутых линий указателей.
Некоторые вопросы относительно заметок:
-
Чтобы указать параметры в окне Заметка для текущего документа, выберите Инструменты > Параметры > Свойства документа > Примечания > Заметки.
-
В заметки можно вставить гиперссылки.
-
Также можно Связать заметки с документом или с настроенными пользователем или зависимыми от конфигурации параметрами.
-
В заметки можно добавлять позиции.
-
В заметки можно добавить примечания. При вставке примечания в заметку можно либо выбрать примечание, уже существующее в чертеже, либо создать новое в окне PropertyManager Заметка.
-
Можно применить границы с заметке целиком или к ее части.
-
При редактировании заметки, содержащей переменную, можно отобразить либо имя переменной, либо ее содержимое. Выберите Вид, Переменные связей для примечаний для отображения имени переменной.
-
Размер граничной рамки вокруг заметки можно изменить, если ввести сначала заметку, а затем изменить размер граничной рамки. И наоборот. Граничные рамки полезны при придании формы тексту заметки на основе границы блока заголовка.
-
При перемещении существующего текста для выравнивания его с другим текстом, указатель меняет форму на выравнивание слева, выравнивание по центру или выравнивание справа в зависимости от того, где выбрана заметка. Например, если выбрана левая сторона заметки, указатель меняет форму на выравнивание слева.
|
|
|
|
|
Выровнено по левому краю
|
Выровнено по центру
|
Выровнено по правому краю
|
-
Можно нажать клавишу Tab для отступа в начале примечания. Эту операцию выполнить не удастся, если указатель помещен в центре заметки.
-
Примечания по сгибу отображаются в видах чертежа, содержащих плоские массивы деталей из листового металла.
-
Незаполненные заметки, которые отображаются на экране в виде:
, не отображаются в предварительном виде печати или в напечатанных страницах.
-
Можно перетащить заметку А в заметку В и текст из заметки А добавляется в заметку В. Формат заметки В не меняется. В данном примере заметка А размещается в заметке В.
|
|
|
|
|
Заметка А
|
Заметка В
|
Результат
|
Для создания заметки:
-
Нажмите Заметка
на панели инструментов "Примечания" или выберите Вставка, Примечания, Заметка.
-
Задайте параметры в окне PropertyManager Заметка.
|
|
|---|
-
Если заметка обладает выноской, нажмите, чтобы разместить точку присоединения выноски.
-
Нажмите еще раз для размещения заметки или нажмите и перетащите граничную рамку.
|
|
-
Чтобы создать граничную рамку:
- или -
|
|
-
Введите текст. Нажмите на клавишу Enter, чтобы добавить новую строку ниже текущей.
|
|
-
Задайте параметры с помощью панели инструментов «Форматирование».
-
Нажмите в графической области за пределами заметки, чтобы завершить ее создание.
-
Не закрывая окно PropertyManager Заметка, повторите шаги, перечисленные выше, чтобы создать требуемое количество заметок.
-
Для каждого экземпляра заметки можно изменить текст, свойства и форматирование.
-
Чтобы добавить несколько выносок, нажмите клавишу Ctrl при перемещении заметки и до ее размещения. Перемещение заметки остановится, и появится вторая выноска. Удерживая клавишу Ctrl, нажмите для размещения выноски. Нажимайте необходимое число раз для размещения дополнительных выносок. Отпустите клавишу Ctrl и нажмите для размещения заметки.
-
Чтобы изменить отступ маркированного или пронумерованного списка, нажмите правой кнопкой мыши заметку в режиме редактирования и выберите Маркеры и нумерация.
-
Нажмите на кнопку OK
.
Чтобы создать нумерованный список в заметке:
-
Нажмите Заметка на панели инструментов "Примечания" или выберите Вставка, Примечания, Заметка.
-
Нажмите в графической области в том месте, где необходимо разместить заметку.
-
Нажмите кнопку Номер
на всплывающей панели инструментов Форматирование.
-
Введите текст первой строки, затем нажмите клавишу Enter.
Компоненты указываются в списке в последовательном порядке.
Чтобы обеспечить автоматическое создание списка без нажатия кнопки Номер на панели инструментов Форматирование:
-
Нажмите Заметка на панели инструментов Примечания или выберите Вставка, Примечания, Заметка.
-
Нажмите в графической области в том месте, где необходимо разместить заметку.
-
Введите начальный номер или символ для списка (например, 1, a, A, i, I).
-
Введите точку и затем пробел.
-
Введите текст первой строки, затем нажмите клавишу Enter.
Компоненты указываются в списке в последовательном порядке.
Чтобы изменить нумерованный список на маркированный:
-
Выберите все элементы нумерованного списка.
-
Нажмите кнопку Маркер
на всплывающей панели инструментов "Форматирование".
Чтобы создать объединенный текст:
-
Нажмите Заметка на панели инструментов "Примечания" или выберите Вставка, Примечания, Заметка.
-
Нажмите в графической области в том месте, где необходимо разместить заметку.
-
Нажмите кнопку Стек
на всплывающей панели инструментов Форматирование.
-
Установите параметры в диалоговом окне Группа заметок, затем нажмите кнопку OK.
-
Нажмите на кнопку OK .
Чтобы добавить примечание в заметку из окна PropertyManager Заметка:
-
Создайте новую заметку или измените имеющуюся.
-
Расположите курсор там, где необходимо вставить примечание.
-
В окне PropertyManager в разделе Формат текста нажмите Вставить отклонение формы
, Вставить обозначение шероховатости поверхности или
Вставить базовую поверхность
.
-
Задайте свойства выбранного обозначения, затем нажмите OK.
-
Нажмите на кнопку OK .
Чтобы отредактировать примечание, дважды нажмите на него и отредактируйте в окне PropertyManager или в диалоговом окне.

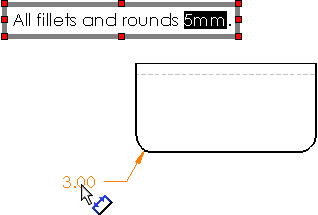

Чтобы добавить примечание или размер в заметку из чертежа:
-
Создайте новую заметку или измените имеющуюся.
|
|
-
Выберите существующее примечание или размер в графической области.
При выборе размера с обозначением или допуском эти элементы включаются в заметку.
-
Нажмите на кнопку OK .
Чтобы отредактировать примечание или размер, необходимо отредактировать существующее примечание или размер на листе чертежа. Не допускается редактирование примечаний или размеров в заметках, если они были вставлены из существующего примечания или размера. При редактировании существующего примечания или размера все экземпляры примечания или размера обновляются на листе.
Можно скрыть примечание или размер с помощью параметра Вид, Отобразить/Скрыть примечания.
|
|
Чтобы применить границы ко всей заметке или ее части:
-
Создайте новую заметку или измените имеющуюся.
-
Выберите часть заметки, к которой требуется применить границу. Если Вы хотите применить границу ко всей заметке, пропустите этот шаг.
-
В PropertyManager в разделе Граница установите настройки.
-
Щелкните .
Чтобы отредактировать текст заметки:
Дважды нажмите на заметку и отредактируйте текст на месте.
Чтобы отредактировать свойства заметки:
Выполните одно из следующих действий:
-
Выберите одну или несколько заметок и отредактируйте свойства в окне PropertyManager Заметка.
-
Нажмите правой кнопкой мыши на одну или несколько заметок (держите нажатой клавишу Ctrl при выборе группы заметок).
Можно добавить дополнительные выноски в существующую заметку. Удерживайте клавишу Ctrl и перетащите точку присоединения выноски.
Чтобы добавить позицию в заметку:
-
Выберите заметку для редактирования или создайте заметку.
-
Выберите позицию для вставки в заметку. bsp;
-
Поменяйте размер шрифта текста позиции, если это необходимо.
