Отклонение формы в DimXpert
Используйте инструмент Отклонение формы DimXpert
, чтобы применить к элементам DimXpert отклонение формы.
Чтобы использовать отклонение формы в DimXpert:
-
Нажмите Отклонение формы (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Отклонение формы.
-
Выберите геометрическую характеристику.
-
Используйте необходимые сведения о допустимых отклонениях и базы.
-
Выберите элемент и расположите примечание.
Элемент можно выбрать предварительно.
-
Нажмите OK.
Можно также задать параметры прикрепления геометрических допусков.
Диалоговое окно Свойства
Для определения и редактирования отклонений формы в DimXpert используйте диалоговое окно Свойства отклонений формы. При использовании диалогового окна DimXpert Свойства становятся доступны функции фильтрации и проверки, имеющиеся в программном обеспечении, которые соответствуют действующему чертежному стандарту.
|
Свойство
|
Фильтры и проверка
|
|
Обозначение
|
Проверка: в программном обеспечении выполняется проверка соответствия геометрических характеристик и комбинации элементов. Ошибка возникает, если используется недопустимая комбинация. Например, если применяется допуск плоскостности, а элементом с допусками является бобышка.
|
|
|
|
|
Форма зоны допуска
|
Фильтры: в программном обеспечении выполняется фильтрация параметров, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков округлости.
Проверка: в программном обеспечении выполняется проверка соответствия зоны допуска и комбинации элементов. Ошибка возникает, если используется недопустимая комбинация. Например, если применяется обозначение диаметра, а элементом с допусками является плоскость.
|
|
|
|
|
Значение допуска
|
Проверка: в программном обеспечении выполняется проверка наличия положительного значения допуска. Ошибка возникает в том случае, если значение отсутствует, не является цифровым или меньше нуля.
|
|
|
|
|
Модификатор условия для материала
|
Фильтры: в программном обеспечении выполняется фильтрация параметров, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков отклонения.
Проверка:
-
программное обеспечение проверяет, используются ли обозначения максимального условия для материала (MMC) и минимального условия для материала (LMC), только если элементом с допусками является элемент размера. Ошибка возникает, если элемент не является элементом размера. Например, если это карман.
-
Программное обеспечение проверяет, применяется ли размерный допуск к элементу с допусками, если задано обозначение MMC или LMC. Ошибка возникает, если размерный допуск не существует.
|
|
|
|
|
Выступающее поле допуска
|
Фильтры: в программном обеспечении выполняется фильтрация параметров, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков концентричности.
Проверка:
-
программное обеспечение проверяет, поддерживает ли элемент с допусками выступающее поле допуска. В противном случае возникает ошибка. Например, если bsp;выступающее поле допуска используется, когда элементом является плоскость (ISO).
-
В программном обеспечении выполняется проверка наличия положительного значения высоты. Ошибка возникает в том случае, если значение отсутствует, не является цифровым или меньше нуля.
|
|
|
|
|
Допуск для единиц измерения
|
Проверка: в программном обеспечении выполняется проверка соответствия формата для единицы площади или единицы длины. Ошибка возникает, если формат не распознается.
|
|
|
|
|
Допуск 2
|
Проверка: в программном обеспечении выполняется проверка соответствия формата ввода и наличия значения допуска, после которого стоит обозначение “МАКС”. Ошибка возникает, если формат не распознается.
|
|
|
|
|
Первичная, вторичная и третичная база
|
Фильтры:
-
в программном обеспечении выполняется фильтрация параметров базы, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков плоскостности.
-
В программном обеспечении выполняется фильтрация параметров модификаторов условия для материала, основанная на выбранных геометрических характеристиках. Например, включены параметры для позиционных допусков и отключены для допусков отклонения.
Проверка:
-
Программное обеспечение проверяет, является ли введенная метка базы меткой существующей базы. В противном случае возникает ошибка.
-
Программное обеспечение проверяет, используются ли обозначения MMC и LMC, только если элементом базы является элемент размера. Ошибка возникает, если элемент не является элементом размера. Например, если это плоскость.
-
Программное обеспечение проверяет, задана ли в базах допустимая система отчета, основанная на правилах стандарта ASME Y14.5.1M. Ошибка возникает в случае настройки баз, противоречащей стандарту. Например, если первичная и вторичная базы представлены двумя параллельными плоскостями.
|
|
|
|
|
Объединенная панель
|
Проверка: При указании баз программное обеспечение проверяет, соответствует ли приоритет ввода баз нижнего уровня приоритету ввода баз верхнего уровня. Ошибка возникает, если базы не совпадают. Например, первичная база в верхнем слое - “A”, а в нижнем слое в качестве первичной базы введена база “B”.
|
Детали в дюймах
Если используются дюймы, то число значащих разрядов и конечных нулей, введенных при нанесении допусков, определяет число разрядов, используемое при создании основных размеров.
Введено значение допуска “0,00”
Для основных размеров используется такое же число разрядов, что и в значении допуска.
|
|
|
Введено значение допуска bsp;“.000”
|
|
Допуски, определяемые расстоянием

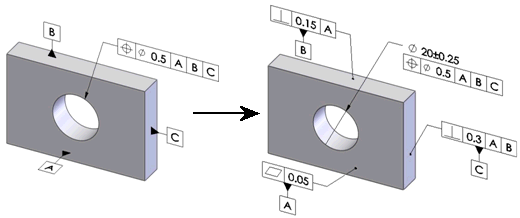

Следует внимательно задавать плоскости для примечаний, когда применяются допуски, контролирующие линейные элементы, или допуски плоской зоны для осевых элементов. В примере, приведенном ниже, допуск 0,5 применяется ко всем линейным элементам, принадлежащим плоскостям, которые параллельны базе B, а допуск 0,2 применяется ко всем линейным элементам, принадлежащим плоскостям, которые параллельны базе
C
.
Список допусков, поддерживаемых элементами.
Бобышка, конус, цилиндр, простое отверстие
-
Форма: округлость, цилиндрическая форма (за исключением конуса), прямолинейность
-
Ориентация: угловатость, параллельность и перпендикулярность
-
Местоположение: концентричность, расположение, симметрия (только по ISO)
-
Профиль: линия, поверхность
-
Отклонение: круговое, общее
Отверстия цековки и зенковки
Самолет
-
Форма: плоскостность, прямолинейность
-
Ориентация: угловатость, параллельность и перпендикулярность
-
Местоположение: расположение (только по ISO), симметрия
-
Профиль: линия, поверхность
-
Отклонение: круговое, общее
канавка, прорезь, ширина
-
Форма: прямолинейность (только для ширины)
-
Ориентация: угловатость, параллельность и перпендикулярность
-
Местоположение: расположение, симметрия
-
Профиль: линия, поверхность
Паз
Набор, поверхность
Сфера
-
Местоположение: концентричность, расположение, симметрия
-
Профиль: линия, поверхность
-
Отклонение: круговой
Связанные разделы
Настройки допуска отклонения формы и расположения поверхности DimXpert
