PropertyManager Insertar bloque

Puede insertar bloques en un documento.

Bloques para insertar

• Abrir bloques. Muestra una lista de documentos de bloque actuales en el gestor de diseño del FeatureManager.

• Examinar. Permite localizar bloques existentes para insertarlos en el documento actual.

• Vincular a archivo. Seleccione esta opción para que los cambios realizados en el archivo original se propaguen a todas las instancias del bloque.

Parámetros

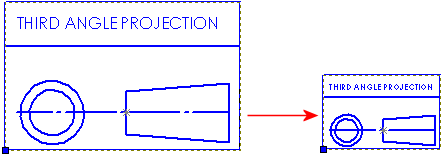

• Escala de bloque . Cambia el tamaño predeterminado del bloque que inserta. La escala de las instancias de bloque se ajusta con respecto a sus puntos de inserción.



• Rotación de bloque . Cambia el ángulo en el que inserta el bloque. Los valores positivos giran el bloque en el sentido contrario a las agujas del reloj. Las instancias de bloque giran con respecto a sus puntos de inserción.



Línea indicativa y Capa sólo se usan en documentos de dibujo.

Línea indicativa

Las líneas indicativas de bloque tienen un punto de posición (el extremo fijado al bloque) y un punto de asociación (el extremo asociado al modelo o una hoja de dibujo). Al agregar una línea indicativa a una instancia de bloque, se coloca de forma predeterminada en el punto de inserción. Puede arrastrar el punto de posición de la línea indicativa a cualquier posición dentro del bloque.

Estilo de flecha. Seleccione un estilo.

Capas

Capa . Para dibujos con capas etiquetadas.
