Vista rota
Puede utilizar una vista rota (o interrumpida) en un dibujo. Las vistas rotas hacen posible la visualización de la vista de dibujo a mayor escala en una hoja de dibujo de menor tamaño. Utilice un par de líneas de rotura para crear una separación o romper la vista. Las cotas de referencia y las cotas del modelo asociadas con el área rota reflejan los valores actuales del modelo.
Las vistas rotas incluyen la siguiente funcionalidad:
-
Puede especificar la separación entre las líneas de rotura y la extensión de las líneas más allá de la geometría de la pieza en Propiedades de documento - Documentación.
-
Las cotas que atraviesan las líneas de rotura se rompen automáticamente.
-
Puede bloquear líneas de rotura. Después de romper la vista, acote las líneas de rotura a una parte conocida de la geometría. Estas cotas deben utilizarse en un documento de dibujo y no aparecen en un dibujo impreso.
-
Se puede especificar la fuente de línea para las líneas de rotura en Herramientas, Opciones, Propiedades de documento, Fuente de línea.
-

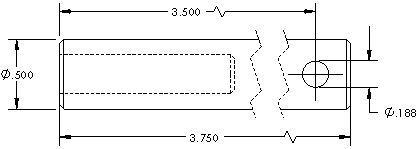

Para ver líneas de cotas con un zig zag, seleccione Mostrar cotas como rotas en vistas rotas en Propiedades de documento - Cotas.
-
Se pueden aplicar los comandos Romper vista y Deshacer romper vista a varias vistas.
-
Puede utilizar varias líneas de rotura en una vista a través de una combinación de líneas de rotura horizontales o verticales. Todas ellas utilizan la misma separación e idéntico estilo de línea.
-
Las vistas rotas de piezas de chapa metálica incluyen líneas de pliegue.
-
Puede combinar una vista rota con una o varias vistas de sección para crear una vista de sección girada (sección de revolución).
Para crear una vista rota:
-
Seleccione una vista de dibujo y haga clic en Romper
en la barra de herramientas Dibujo o haga clic en Insertar, Vista de dibujo, Romper.
-
Establezca las opciones en el PropertyManager:
-
Agregar línea de rotura vertical
-
Agregar línea de rotura horizontal
-
Tamaño de separación. Configura la cantidad de espacio entre la separación.
-
Estilo de línea de rotura
. Define el tipo
de línea de rotura.
En vistas con múltiples roturas, el Estilo de línea de rotura debe ser el mismo.
Una línea de rotura de adjunta al cursor.
-
Haga clic dos veces en la vista para colocar dos líneas de rotura y crear la rotura.
La vista se visualiza con una separación en su geometría. Además de la geometría del modelo, las vistas rotas también soportan roscas cosméticas y ejes.
-
Agregue líneas de rotura adicionales, según sea necesario. Para crear en la misma vista líneas de rotura horizontales y verticales, utilice direcciones horizontales y verticales para agregar varias roturas.
-
Haga clic en
.
Para restaurar una vista rota a su estado anterior a la rotura:
Haga clic con el botón derecho del ratón en la vista rota y seleccione Deshacer romper vista.
Las líneas de rotura permanecen en la vista y puede eliminarlas.
Para modificar una vista rota:
-
Para cambiar la forma de las líneas de rotura, haga clic con el botón derecho del ratón en una línea de rotura y seleccione un
en el menú contextual.
-
Para cambiar la posición de la rotura, arrastre las líneas de rotura.
-
Para cambiar la anchura de la separación de rotura, seleccione una línea de rotura y escriba un valor en el PropertyManager.
Se puede seleccionar un Área rayada en una vista rota sólo en su estado anterior a la rotura. No se puede seleccionar un área rayada que cruce una rotura.

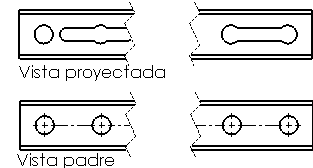

Para alinear una rotura en una vista proyectada con una rotura en la vista padre:
-
Haga clic con el botón derecho del ratón en la vista proyectada y haga clic en Propiedades.
-
En el cuadro de diálogo, seleccione Alinear roturas con padre.
-
Haga clic en Aceptar.
|
|
