Desplazamientos de rodamientos debidos a rigidez

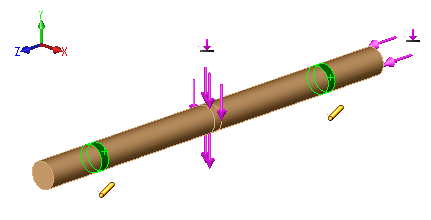

Tenga en cuenta un eje con dos conectores de rodamiento aplicados en caras cilíndricas con rigidez: K
R(radial) y K
A (axial). Se aplican dos cargas: F
v (vertical), y F
a (axial), como se muestra.
El desplazamiento Y promedio del rodamiento es: dy = bsp; Fv / (2 KR)
El desplazamiento Z promedio del rodamiento es: dz = Fa / (2 Ka)
NOTA: Si define conectores de rodamiento mediante el modelado de las caras del receptáculo, las ecuaciones anteriores representan los desplazamientos medios relativos del vástago con respecto al receptáculo.
