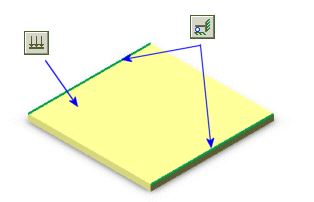

Inamovible
Este tipo de restricción establece todos los grados de libertad de traslación en cero. Es igual para vaciados, vigas y cabezas de armadura. No se utiliza geometría de referencia alguna.
Para acceder a la restricción inamovible, en el gestor de Simulation, haga clic con el botón secundario del ratón en Sujeciones y seleccione Geometría fija. En Estándar, seleccione Inamovible (Sin traslación).
bsp;
En el caso de los sólidos, no puede acceder a la opción Inamovible (Sin traslación). Sin embargo, la restricción Geometría fija es la misma que la restricción inamovible para sólidos.
La siguiente tabla resume los atributos y entradas necesarias para esta restricción:
|
Atributo
|
Valor
|
|
GDL restringidos para mallas de vaciado
|
3 traslaciones
|
|
GDL restringidos para mallas de viga y cabeza de armadura
|
3 traslaciones
|
|
Símbolo 3D
|
|
|
Entidades seleccionables
|
Vértices, aristas, caras y juntas de viga
|
|
Entidad de referencia seleccionable
|
No aplicable
|
|
Traslaciones
|
No aplicable
|
|
Rotaciones
|
No aplicable
|
