Crear un dibujo a partir de un modelo 3D

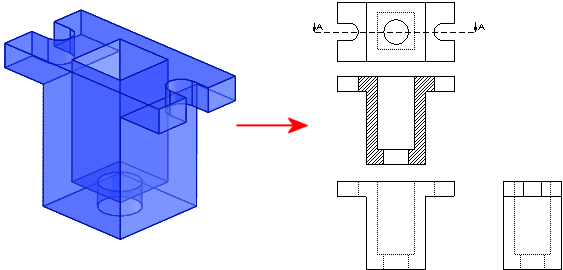

Con un modelo 3D, se puede crear el mismo dibujo en dos pasos.
Tareas
|
Soluciones
|
|
Cree las vistas frontal, superior y derecha.
|
En una nueva
hoja de dibujo
, con la barra de herramientas Dibujo activada, seleccione
3 vistas estándar
 y vaya al documento de pieza en el PropertyManager 3 vistas estándar.
|
|
Cree una vista de sección.
|
En el documento de dibujo, utilice la herramienta Vista de sección  para crear una vista de sección a partir de la vista superior. Se aplica el rayado automáticamente a las vistas de sección.
|
