PropertyManager Bloque

Para mostrar el PropertyManager Bloque, seleccione una entidad de croquis de bloque mientras se encuentre en el modo Editar croquis.

Relaciones existentes

Lista las relaciones del bloque seleccionado.

Agregar relaciones

Lista las relaciones que se pueden agregar al bloque seleccionado.

Definición

Vincular a archivo. Propaga los cambios efectuados en el archivo original en todas las instancias del bloque.

Examinar. Si se selecciona Vincular a archivo, se inserta otra instancia del bloque actual o de un bloque diferente que está vinculado a un archivo.

No se puede editar el bloque en el documento actual.

Editar. Permite editar el bloque.

Punto de inserción. Se inserta un manipulador de punto que puede arrastrar a la posición necesaria.

Lín. indic. y puntos de ins (sólo dibujos). bsp;Inserta un manipulador de punto y una línea indicativa que podrá arrastrar de manera independiente a la posición necesaria.

Para construcción. Convierte el bloque seleccionado en geometría constructiva.

Parámetros

Escala de bloque . Indica la escala del bloque. El valor predeterminado 1 es el tamaño del bloque original.

Ajustar escala de cotas (sólo dibujos). Escala todas las cotas (incluyendo altura del texto, tamaño de la flecha y líneas de referencia/separaciones de equidistancia) a la Escala de bloque .

Rotación de bloque . Ajusta la orientación del bloque. El valor predeterminado 0 es el ángulo al que se ha creado el bloque original.

Bloquear ángulo. Fija la orientación del bloque para que no pueda girar a un ángulo diferente. Podrá arrastrar el bloque, pero el ángulo seguirá fijo.

Línea indicativa, Capa y Visualización de texto/cotas se utilizan sólo en documentos de dibujo .

Línea indicativa

Estilo de flecha. Seleccione un estilo.

Capas

Capa . Para dibujos con capas etiquetadas.

Visualización de texto/cotas

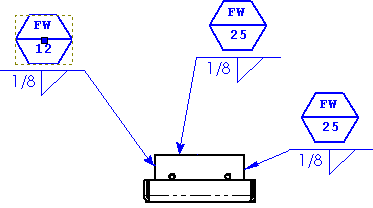

Visualización de texto . Seleccione una instancia de bloque para ver cómo se muestran las notas en un bloque.

• Normal . Muestra todas las notas visibles en el bloque.

• Todos. Muestra todas las notas, independientemente de sus configuraciones.

• Ninguno. Hace que todas las notas sean invisibles.

Atributos . Edita valores de atributos de nota si incluyó nombres de atributo en la definición de bloque. Seleccione una instancia de bloque y haga clic en Atributos para configurar el valor de atributo. No puede cambiar el valor de los atributos que estén marcados como Sólo lectura.

Visualizar las cotas . Seleccione o desactive.

Propiedades físicas (sólo para SolidWorks Motion)

Masa . Valor de masa utilizado en la ejecución de Análisis de movimiento en estudios de movimiento.

Mover centro de masa. Haga clic para arrastrar o mostrar el bloque centro de masa en la zona de gráficos.

Rest. centro de masa. Restablece el centro de masa al centro del bloque.

Momentos de inercia. Haga clic para modificar los momentos de masa predeterminados de inercia.
