Propiedades de documento - Etiquetas de vista de sección

Puede especificar configuraciones de dibujo de nivel de documento para todas las etiquetas de vista de sección.

Para abrir esta página, con un dibujo abierto, haga clic en Opciones (barra de herramientas estándar), seleccione la pestaña Propiedades de documento y, a continuación, Etiquetas de vista > Sección.

Estándar general de dibujo

Estándar general de dibujo

Heredado de la configuración de página Estándar de dibujo seleccionada.

Estándar básico de vista de sección

Estándar básico de vista de sección
Seleccione un estándar:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Estilo de línea

Configura el estilo de la línea de sección y el grosor para la vista de origen.

Visualización de estándar Muestra una línea de sección continua en la vista de origen.
Visualización alternativa Muestra una línea de sección partida en la vista de origen.

Texto de flecha de sección

Fuente

Modifica la fuente.

Opciones de etiqueta

Por estándar
Seleccione para cumplir el estándar básico. Desactive para modificar los parámetros de etiqueta de vista:

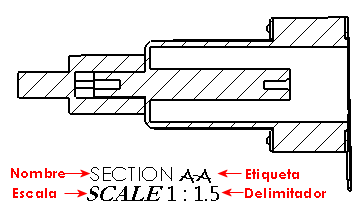

Nombre Establece el título en la etiqueta de vista. Fuente Establece la fuente para el título en la etiqueta de vista.
Etiqueta Establece la apariencia de la letra que se corresponde con la etiqueta en la vista padre. Fuente Establece la fuente para la etiqueta de vista.
Escalar Establece la etiqueta para la escala. Fuente Establece la fuente para la escala en la etiqueta de vista.
Delimitador Establece la opción de visualización de escala:
  • Para visualizar la escala con dos números separados por un delimitador, seleccione:
    • X:X
    • X/X
    • (X:X)
    • (X/X)
  • Para visualizar la escala como el cociente de dos números seguidos por X seleccione # X.
  • Para ocultar la escala, seleccione <Ninguno> .
Fuente Establece la fuente para el delimitador en la etiqueta de vista.
En pila Visualiza la etiqueta de vista con el nombre y la etiqueta en pila en la parte superior de la escala.
En línea Muestra el nombre y la etiqueta en la misma línea.
Mostrar etiqueta arriba de la vista Muestra la etiqueta por encima de la vista.

Capa

Capa
Seleccione una capa.
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.
La configuración de capa de documento de etiqueta de vista anula la configuración de Estilo de línea de etiqueta de vista.

Tamaño de sección/vista

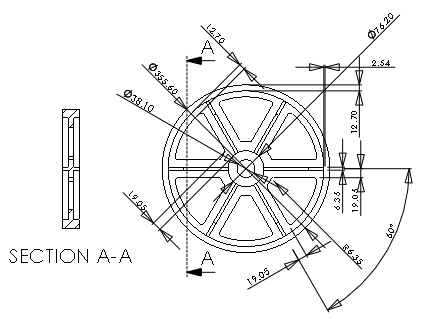

Ajustar escala altura de letra de flecha de vista de sección Seleccione para configurar el tamaño de la punta de flecha para que la escala de vistas de sección se ajuste automáticamente a la altura de la letra de vista de sección, si las flechas de vista de sección no tienen la fuente del texto de la flecha de sección.

Desactive para modificar las cotas de flecha.
Estilo Establece el tipo de flecha para las vistas de sección.
El tipo de flecha para las vistas de sección se puede configurar de manera independiente respecto del tipo de flecha para las cotas.
