Use Machining CostingManager en el lado izquierdo de ventana del software SolidWorks para comprobar el modo en que la herramienta categoriza cada operación requerida para fabricar la pieza.
Para mostrar Machining CostingManager, en una pieza mecanizada, haga clic en Costes mecanizados
(barra de herramientas) o .
Operaciones personalizadas
 |
Crear operación personalizada |
Le permite crear operaciones adicionales en la plantilla de mecanización para agregar al cálculo de costes. |
Visualización de costes/tiempo
 |
Mostrar coste |
Muestra el coste para cada operación de fabricación de la pieza. |
 |
Mostrar la duración |
Muestra el tiempo requerido para cada operación de fabricación de la pieza. |
Configuración
La carpeta Configuración
contiene los costes asociados con las configuraciones de fabricación, por ejemplo, la configuración de las máquinas para ejecutar un lote de piezas. Cada operación de fabricación de la pieza requiere un coste de configuración. Los costes de configuración dependen del tiempo necesario para configurar la pieza en las máquinas. El coste de configuración incluye el coste de la máquina por hora, ya que la máquina no podrá utilizarse durante la configuración, y el coste de la mano de obra para configurar la pieza. Si el coste de configuración se encuentra en la plantilla de mecanización, será reconocido por la herramienta Costing.
La carpeta Configuración puede tener definidos los costes de configuración en la plantilla para operaciones de biblioteca u operaciones personalizadas. La carpeta también agrupa todos los costes de configuración de corte, fresado y perforación en las operaciones de configuración correspondientes. Para los costes de configuración de corte, fresado y perforación, se asume un 5% genérico del coste total de la operación, que es la cantidad de tiempo necesaria para quitar el material para esta operación multiplicado por el coste de la mano de obra y el de la máquina.

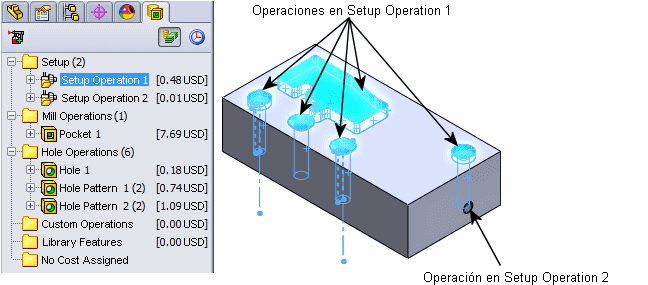

Por ejemplo, si hay una cavidad en la cara superior de la pieza de que hay que fresar, la cavidad se lista en la carpeta Operaciones de fresado y su configuración se lista en una carpeta de Operación de configuración
en la carpeta Configuración . Todas las operaciones que comparten la misma dirección de operación se colocan en la misma carpeta de Operación de configuración . Por ejemplo, una cavidad y un taladro en la cara superior se encuentran en una carpeta de Operación de configuración , mientras que una operación de revestimiento y un taladro en la cara derecha se agruparán en otra carpeta de Operación de configuración .
Expanda la carpeta Configuración y pase el cursor sobre un coste de configuración
para ver como se calcula dicho coste.
El coste de configuración se indica por pieza.
Puede arrastrar y colocar costes de configuración individuales correspondientes a diferentes operaciones de configuración en la carpeta Configuración , o puede colocarlos en nuevas operaciones de configuración.
Contorno de corte
Las operaciones de contorno de corte solo se encuentran disponibles cuando Sólido en bruto se establece en Chapa en el Panel de tareas de Machining Costing.
Los contornos de corte son los contornos de herramienta que seguirán las operaciones de mecanización en 2D, tales como las de corte con láser, chorro hidráulico o plasma. En una pieza que empiece como placa en bruto, cualquier taladro, corte o geometría de límite exterior que necesite ser cortada, se cortará de forma predeterminada usando las operaciones de mecanización en 2D, creándose contornos de corte para estas operaciones.
La carpeta
Contorno de corte contiene:
- el número de cortes necesarios para la pieza
- el método de corte que se usará
- el coste de cada corte
El coste de cada corte se calcula según la fórmula:
Coste = Longitud de corte * Coste por longitud de unidad en la plantilla de mecanización
Expanda la carpeta Contorno de corte y sitúe el cursor sobre un contorno de corte
para ver cómo se calcula el coste. Seleccione un contorno de corte para resaltar la geometría del modelo.
Operaciones de fresado
La carpeta Operaciones de fresado contiene operaciones como fresado de cajera, cara y chaflán.
Las operaciones de fresado se calculan usando una tasa de eliminación de material (Material Removal Rate, MRR). Expanda la carpeta Operaciones de fresado y sitúe el cursor sobre una operación de fresado para ver cómo se calcula el coste. Seleccione una operación de fresado para resaltar la geometría del modelo.
Operaciones de taladro
La carpeta Operaciones de taladro contiene las operaciones de perforación y roscado necesarias para crear taladros. Los tamaños de perforación y roscado apropiados se seleccionan de la plantilla de mecanización para ajustar mejor los taladros en la pieza. Si los tamaños apropiados de perforación y rosca no se encuentran en la plantilla, aparecerá un icono de advertencia
. Puede corregir la advertencia editando la plantilla de mecanización y agregando los tamaños apropiados de perforación y rosca.
Las operaciones de taladro se calculan usando una tasa de eliminación de material (Material Removal Rate, MRR) para perforación y roscado. Expanda la carpeta Operaciones de taladro y sitúe el cursor sobre una operación de taladro para ver cómo se calcula el coste. Seleccione un contorno de taladro para resaltar la geometría del modelo.
Operaciones personalizadas
La carpeta Operaciones personalizadas folder contiene cualquier operación que no sea reconocida automáticamente por la herramienta Costing. Se puede calcular el coste de una operación personalizada como coste asociado a toda la pieza, al peso de la pieza, a las caras de piezas específicas, a las aristas de pieza, a una operación de un solo golpe o al tiempo.
Por ejemplo, si hay que pintar la pieza, pude asignar un coste para pintar toda la pieza o caras específicas de una pieza. Si está pintando caras específicas, incluya un coste por área, como por ejemplo, dólares por pulgada cuadrada para pintar la pieza.
Puede establecer operaciones personalizadas en la plantilla de mecanización y aplicar las operaciones de forma automática o manual.
También puede crear operaciones personalizadas sin editar la plantilla, haciendo clic en la opción Crear operación personalizada en CostingManager.
Cada elemento de la carpeta tiene el nombre de operación y el tipo de selección que haya elegido.
Sitúe el cursor sobre una operación personalizada para ver la ecuación empleada para calcular el coste.
Operaciones de biblioteca
La carpeta Operaciones de biblioteca contiene todas las operaciones de biblioteca de la pieza. El coste de cada elemento se calcula como el coste por operación, tal y como se define en la plantilla de mecanización.
Sitúe el cursor sobre una operación de biblioteca
para ver la ecuación utilizada para calcular el coste.
No hay un coste asignado
La carpeta
Sin coste asignado contiene operaciones que:
- no son reconocidas por la herramienta Costing
- no están definidas en la plantilla de mecanización
- tienen coste cero
Si establece como cero un coste de operación, la operación pasará a esta carpeta. Si asigna un coste a una operación en la carpeta Sin coste asignado , la operación pasará a la carpeta apropiada y aparecerá en cursiva con un asterisco que indique un cambio. Si una operación a la que ha asignado un coste no es un contorno de corte, una operación de fresado, una operación de taladro o una operación de biblioteca, entonces dicha operación se asignará a la carpeta Operaciones personalizadas .
