Vinculación de cotas con variables globales

Para vincular valores con una variable global en el cuadro de diálogo Modificar:

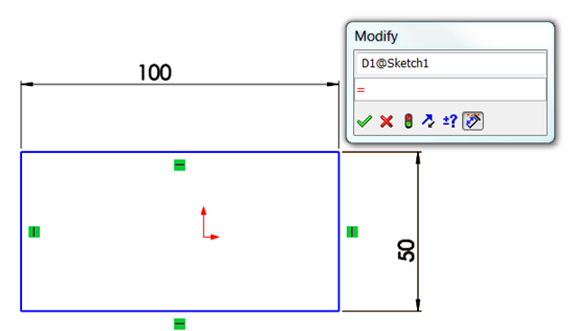

  1. Haga doble clic en la cota y, en el cuadro de diálogo Modificar, escriba = (signo igual).
    linked_values_1

    Importante: Debe introducir el signo igual para asignar una variable global a la cota. Si no introduce el signo igual, puede crear una nueva variable global, pero no se asignará a la cota.

  2. Escriba un nombre para la variable global.

    El nombre se muestra en amarillo y aparece Crear variable global.
    linked_values_7

  3. Haga clic en Crear variable global create_global_variable_button.
  4. Haga clic en PM_OK.gif.

    equations_dimension aparece junto a la cota en la zona de gráficos.

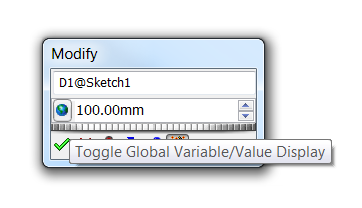

  5. Alterne la visualización del valor y el nombre haciendo clic en el botón Variable globalglobal_variable_button.
    linked_values_3

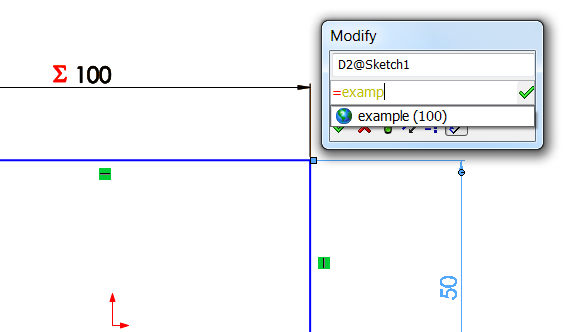

  6. Busque la cota que desea asociar con la variable global. Haga doble clic en la cota y, en el cuadro de diálogo Modificar, escriba = (signo igual) y varios caracteres del nombre de la variable global.

    Aparece un menú desplegable con un nombre que coincide con los caracteres que ha escrito.
    linked_values_4

  7. Seleccione el nombre de la variable global y haga clic en PM_OK.gif.

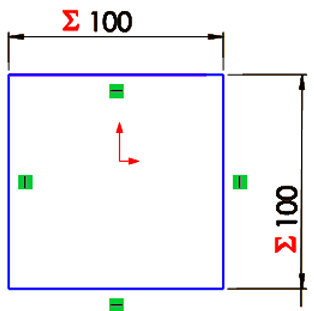

    Las dos cotas se vinculan a la variable global.


    linked_values_5

  8. Repita el proceso con tantas cotas como sea necesario.
Puede editar la variable global haciendo doble clic en las cotas y usando el cuadro de diálogo Modificar o editando los valores en el cuadro de diálogo Ecuaciones.

Las variables globales son bidireccionales, lo que significa que si dos o más cotas se definen como una variable global, cambiar una de las cotas hará que las otras cambien.
