Formatear una tabla de diseño
Al utilizar tablas de diseño con el software SolidWorks, es importante formatear las tablas adecuadamente. Este tema muestra cómo formatear una tabla de diseño con:
Tablas de diseño creadas automáticamente
Al seleccionar Creación automática o En blanco en el PropertyManager Tabla de diseño, el software SolidWorks crea el archivo de Excel automáticamente. Las tablas de diseño creadas automáticamente incluyen la celda Familia.

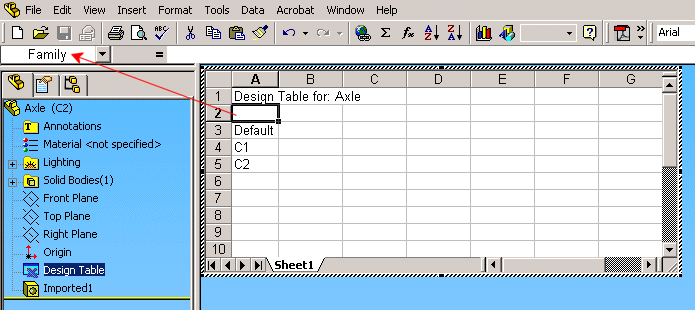

De forma predeterminada, la celda A2 se reserva como la celda Familia. Esta celda determina donde empiezan los datos de parámetros y configuraciones. La celda Familia no contiene texto, mientras que en Excel, el cuadro Nombre visualiza Familia.
Al editar una tabla de diseño, se pueden crear filas encima y columnas a la izquierda de la celda Familia. El ejemplo de abajo es una tabla de diseño válida en tanto que los nombres de las configuraciones y los parámetros de SolidWorks se mantengan por debajo y a la derecha de la celda Familia.
Tablas de diseño creadas manualmente
Se puede crear una tabla de diseño manualmente en Microsoft Excel escribiendo los nombres de las configuraciones en la primera columna (celdas A3, A4, etc.) y los parámetros en la primera fila (celdas B2, C2, etc.). La celda A1 debe quedar en blanco.
En el PropertyManager Tabla de diseño, seleccione Desde archivo para examinar y buscar el archivo Excel e insertarlo en el modelo.

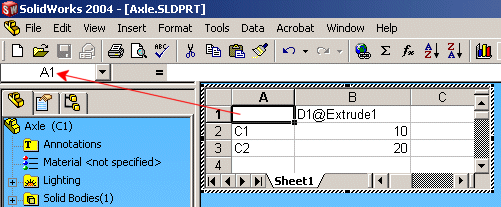

El siguiente ejemplo es una tabla de diseño válida en tanto que la celda A1 está en blanco.
Tablas de diseño con filas y columnas en blanco
Cuando el software SolidWorks procesa una tabla de diseño, procesa todas las configuraciones de la columna que contiene los nombres de configuración (de arriba a abajo) y luego procesa cada parámetro en la fila de parámetros (de izquierda a derecha). Si el sofware encuentra:
-
una celda en blanco en la fila de parámetros, pasa al siguiente nombre de configuración y aplica los parámetros asociados
-
una celda en blanco en la columna de nombres de configuración, deja de procesar porque asume que ha llegado al final de la tabla de diseño

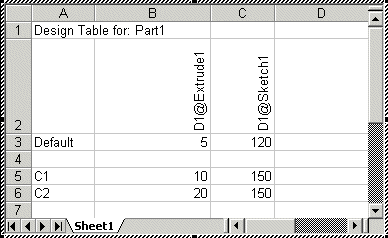

El el siguiente ejemplo, el software sólo procesa la configuración Predeterminada. Como la fila 4 está en blanco, las configuraciones C1 y C2 no se procesan.
Criterios no válidos
El software SolidWorks deja de procesar una tabla de diseño si encuentra parámetros no válidos en una celda. Hay disponible un resumen de parámetros de la tabla de diseño.
Si se introduce información a la izquierda de la columna Nombre de configuración o encima de la fila Parámetros, el software SolidWorks le advierte de que hay un valor no válido y deja de procesar la tabla de diseño sin completar las filas y columnas restantes. Si esto sucede, algunas configuraciones no se actualizarán correctamente.
