Piezas soldadas - Cambiar tratamiento de esquinas

Dentro de un miembro estructural, puede sobrescribir el tratamiento de esquinas dentro de un grupo o entre grupos adyacentes. También puede fusionar un sólido creado con segmentos de arco y un sólido adyacente, así como especificar separaciones de soldadura y orden de recorte.

Para cambiar un tratamiento de esquina:

1. Haga clic con el botón secundario del ratón en el gestor de diseño del FeatureManager y seleccione Editar operación.

2. Haga clic en la esquina que desee modificar.

3. En el cuadro de diálogo Tratamiento de esquinas, trabaje con el grupo resaltado (Grupo 1). Si se cruzan más grupos en esta esquina, haga clic en las teclas de flecha para desplazarse a otros grupos.

4. Para arcos exclusivamente, seleccione Fusionar sólidos creados con segmentos de arco para fusionar el arco con el sólido adyacente y crear así un sólido. Desactive esta opción para mantener sólidos separados.

5. Seleccione el tratamiento de esquinas : Extremo a inglete , Extremo a tope1 o Extremo a tope2 .

6. Seleccione Fusionar sólidos cortados a inglete para combinar sólidos de miembros de soldadura con el fin de que la longitud resultante en la lista de corte para piezas soldadas sea igual a la suma de las longitudes máximas de los sólidos de miembros de soldadura no cortados. (Disponible al seleccionar Aplicar tratamiento de esquinas y hacer clic en Extremo a inglete ).

7. Seleccione Establecer separaciones de soldadura para esquina para sobrescribir la separación de soldadura para el grupo.

8. En Separación entre segmentos conectados en el mismo grupo , especifique la nueva separación de soldadura.

9. Establezca el Orden de recorte.

Un grupo con un número orden de recorte bajo recorta un grupo con un número más alto. Si dos grupos tienen el mismo número de orden, se aplican el inglete entre sí, recortan grupos con un número más alto y son recortados por grupos con un número más bajo.

9. Haga clic en .

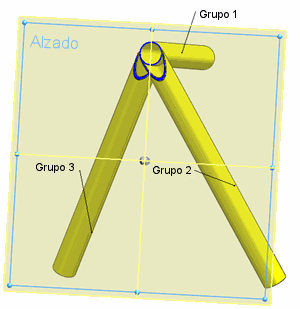

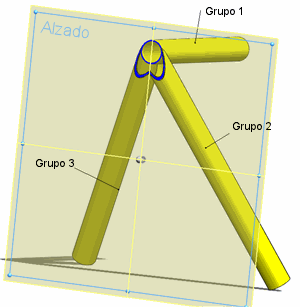

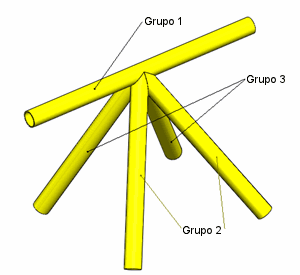

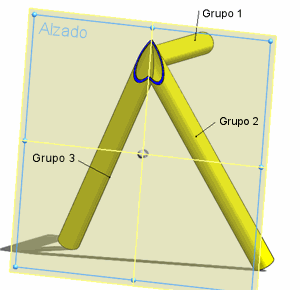

Ejemplo
