Merkez Çizgisi Detaylandırmaları
Merkez çizgileri teknik resimlerde daire merkezlerini işaretleyen ve geometri boyutunu açıklayan detaylandırmalardır.
Teknik resim görünümlerine otomatik veya manüel olarak merkez çizgileri ekleyebilirsiniz. SolidWorks yazılımı merkez çizgilerinin tekrar etmesini engeller.

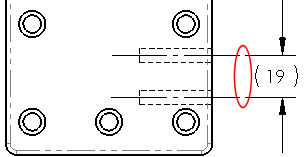

Bir merkez çizgisine ölçümlendirirseniz, uzatma çizgileri otomatik olarak kısaltılır.

Teknik resim görünümlerine otomatik olarak merkez çizgileri eklemek için:
-
Bir teknik resim belgesinde, Seçenekler
, Belge Özellikleri, Detaylar seçeneklerine tıklayın.
-
Görünüm oluştururken otomatik ekle altından Merkez Çizgileri'ni seçin.
-
Tamam'a tıklayın.
-
Bir teknik resim görünümü ekleyin.
Merkez çizgileri otomatik olarak tüm uygun unsurlarda görünür.
Model Büyük Montaj Modundaysa
veya bileşen sayısı büyük montajlar için eşiği aşarsa bu seçenek seçildiğinde bile merkez çizgileri otomatik olarak eklenmez.
Merkez çizgilerini manüel olarak eklemek için:
-
Bir teknik resimde, Merkez Çizgisi
seçeneğine (Detaylandırma araç çubuğu) veya Ekle, Detaylandırmalar, Merkez Çizgisi seçeneklerine tıklayın.
Merkez çizgisi PropertyManager'ı görünür.
NOT: İlk önce bir aracı veya objeyi seçebilirsiniz.
-
Şunlardan birini seçin:
-
İki kenar (paralel veya değil)
-
Teknik resim görünümünde iki çizim kesiti (spline'lar hariç)
-
Bir yüz (silindirik, konik, halkasal veya süpürülmüş)
-
Grafik alanında bir görünüm
-
FeatureManager tasarım ağacında bir unsur, bileşen veya teknik resim görünümü
-
Tamam'a
tıklayın.
