Bir Tasarım Tablosunu Formatlama
Tasarım tablolarını SolidWorks yazılımında kullandığınızda, tabloları uygun şekilde formatlamak önemlidir. Bir konu, bir tasarım tablosunun aşağıdaki şekillerde nasıl formatlanacağını göstermektedir:
Otomatik Olarak Oluşturulan Tasarım Tabloları
PropertyManager Tasarım Tablosu'nda Otomatik-oluştur veya Boş'u seçtiğinizde, SolidWorks yazılımı Excel dosyasını otomatik olarak oluşturur. Otomatik olarak oluşturulan tasarım tablolarıAile hücresini içerir.
Varsayılan olarak, A2 hücresi, Aile hücresi olarak ayrılır. Bu hücre, parametre ve konfigürasyon verilerinin nerede başladığını belirler. Aile hücresi metin içermez, ancak Excel'de Ad Kutusu Aile'yi görüntüler.

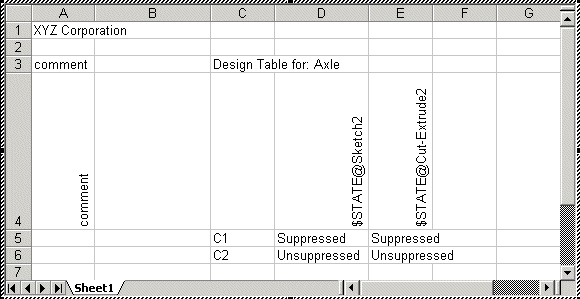

Bir tasarım tablosunu düzenlediğinizde, Aile hücresinin üzerinde satırlar ve solunda sütunlar oluşturabilirsiniz. Aşağıdaki örnek, konfigürasyon adları ve SolidWorks parametreleri, Aile hücresinin altında ve sağında tutulduğu sürece geçerli olan bir tasarım tablosunu göstermektedir.
Manüel Olarak Oluşturulan Tasarım Tabloları
İlk sütuna konfigürasyon adlarını (A3, A4, vb. hücreleri) ve ilk satıra parametreleri (B2, C2, vb. hücreleri) yazarak, Microsoft Excel'de bir tasarım tablosunu manüel olarak oluşturabilirsiniz. A1 hücresi boş olmalıdır.
PropertyManager Tasarım Tablosu'nda, Excel dosyasını taramak ve modele eklemek için Dosyadan'ı seçin.
Aşağıdaki örnek, A1 hücresi boş olduğu sürece geçerli olan bir tasarım tablosunu göstermektedir.
Boş Satırlar ve Sütunlar Bulunan Tasarım Tabloları
SolidWorks yazılım bir tasarım tablosunu işlediğinde, sütundaki her konfigürasyonu konfigürasyon adlarıyla işler (yukarıdan aşağıya), ardından parametre satırındaki her parametreyi işler (soldan sağa). Yazılım, aşağıdakilerle karşılaştığında:
-
parametre satırında boş hücre, sonraki konfigürasyonun adına gider ve ilgili parametreleri uygular
-
konfigürasyon adı sütununda boş hücre, tasarım tablosunun bittiğini varsaydığı için işlemeyi durdurur.
Aşağıdaki örnekte, yalnızca Varsayılan konfigürasyon yazılım tarafından işlenir. Satır 4 boş olduğu içini, C1 ve C2 konfigürasyonları işlenmez.
Geçersiz Kriter
SolidWorks yazılımı, bir hücrede geçersiz parametrelere ulaştığında tasarım tablosunu işlemeyi durdurur. Bir tasarım tablosu parametreleri özeti sunulur.
Konfigürasyon adı sütununun soluna veya parametreler satırının üstüne bilgi girdiğinizde, SolidWorks yazılımı, bir geçersiz değere ilişkin uyarı verir ve kalan satırları ve sütunları tamamlamadan tasarım tablosunu işlemeyi durdurur. Bu durum olursa, bazı konfigürasyonlar uygun şekilde güncellenmez.
