Blok PropertyManager'ı
Blok PropertyManager'ı görüntülemek için, Çizimi Düzenle modundayken bir blok çizim objesi seçin.
|
|
|
|
Tek blok: Birden çok
çizim objesinden oluşur.
|
Çoklu çizim objeleri: Her
çizim objesi bir bloktur.
|
Varolan İlişkiler
Lists relations for the selected block.
İlişkileri Ekle
Seçili bloğa ekleyebileceğiniz ilişkileri listeler.
Tanım
Dosyaya bağla. Orijinal dosyada yapılan değişiklikleri bloğun tüm örneklerini yayar.
Gözat. Dosyaya bağla seçildiğinde, geçerli bloğun başka bir örneğini veya bir dosyaya bağlı farklı bir bloğu ekler.
Geçerli belgedeki bloğu düzenleyemezsiniz.
Düzenle. Allows edits to the block.
Ekleme Noktası. Inserts a point manipulator
that you can drag to the required position.

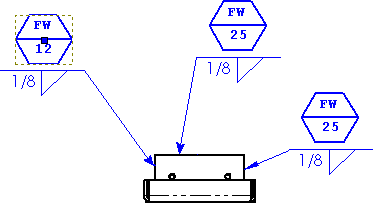

Lider ve Ekleme Noktaları (yalnızca teknik resimler). Gereken konuma bağımsız olarak sürükleyebileceğiniz bir nokta manipülatörü ve bir lider ekler.
Yardımcı olarak. Seçili bloğu yardımcı geometriye dönüştürür.
Parametreler
Blok Ölçeği
. Bloğun ölçeğini belirtir. Varsayılan değer 1, orijinal bloğun boyutudur.
Ölçümlendirmeleri ölçeklendir (yalnızca teknik resimler). Scales any dimensions (including the text height, arrow size, and extension lines/offset gaps) to the Block Scale .
Blok Dönmesi
. Bloğun oryantasyonunu ayarlar. Varsayılan değer 0, orijinal bloğun oluşturulmuş olduğu açıdır.
Açıyı kilitle. Bloğun oryantasyonunu sabitleyerek, farklı bir açıya dönmesini önler. Bloğu sürükleyebilirsiniz, fakat açı sabit kalır.
Lider, Katman ve Metin/Ölçümlendirme Göster, yalnızca
teknik resim belgelerinde
kullanılır.
Leader
|
|
|
|
|
Düz Lider
|
Bükülü Lider
|
Lider Yok
|
Ok Başı Stili. Bir stil seçin.
Katmanlar
Katman.
Adlandırılmış katmanları bulunan teknik resimler için.
Metin/Ölçümlendirme Göster
Text Display
. Bloktaki notların nasıl göründüğünü görmek için bir blok örneği seçin.
-
Normal. Blokta tüm görünür notları gösterir.
-
Tümü. Not ayarına bakmaksızın tüm notları gösterir.
-
Yok. Tüm notları görünmez kılar.
Özellikler
. Özellik adlarını blok tanımına eklediyseniz not özelliklerinin değerlerini düzenler. Bir blok örneği seçin ve özellik değerini ayarlamak için Özellikler'e tıklayın. Salt Okunur olarak işaretlenmiş özellik değerlerini değiştiremezsiniz.
Ölçümlendirmeleri göster.
Seçin ve temizleyin.
Kütle
. Hareket Analizi hareket etütlerini çalıştırmakta kullanılan kütlesel değer.
Kütle Merkezini Taşı. Kütlenin blok merkezini grafik alanında sürüklemek veya göstermek için tıklayın.
Kütle Merkezini Sıfırla. Kütle merkezini blok merkezine sıfırlar.
Atalet Momentleri. Varsayılan kütle atalet momentlerini değiştirmek için tıklayın.
