Köşe Kırpma

Köşe Kırp aracı, bir kenar veya yüzdeki yassılaştırılmış sac levha parçasına malzeme ekler veya malzemeyi keser.

Bir köşe kırpma oluşturmak için:

  1. Bir sac levha parçası oluşturun.

  2. Click Corner-Trim (Sheet Metal toolbar) or click Insert, Sheet Metal, Corner Trim.

  3. Köşe Kırp PropertyManager'da, Kabartma Seçenekleri altında şu ayarları yapın:

    1. Select edges for Corner edges .

    2. Click Collect all corners.

    3. Kabartma Tipi için bir değer seçin.

    4. Büküm çizgileri üzerinde ortalanmış onay kutusunu işaretleyin veya işareti kaldırın.

    5. Yarıçap veya Taraf uzunluğu için bir değer belirtin.

    6. Bir değer belirtmek üzere Kalınlığa oran'ı seçin.

    7. Büküme teğet'i seçin.

    8. Select Add filleted corners to set a value for Radius .

  1. Tamam'a tıklayın.

Yassılaştırılmış parçadan malzeme çıkarmak veya malzeme eklemek için:

  1. Köşe Kırp PropertyManager'da, Köşe Kırma Seçenekleri altında şu ayarları yapın:

    1. Select Corner Edges and/or Flange Faces .

    2. Tüm köşeleri topla'ya tıklayın. .

Tüm köşeleri topla yalnızca yassılaştırılmış durumda kullanılabilir.

  1. Yalnızca iç köşeler onay kutusunu işaretleyin veya işareti kaldırın.

  2. Bir Kırma tipi seçin: Chamfer or Fillet .

  3. Set a value for Distance (Chamfer) or Radius (Fillet).

  1. öğesini tıklayın.

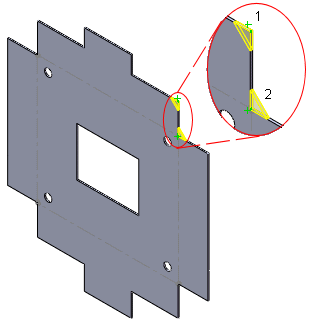

1. Dış köşe: malzeme kes
2. İç köşe: malzeme ekle
