3B'lu Çizimlerde Çizim İlişkileri

2B'lu çizimlerde bulunan birçok ilişki 3B'lu çizimler'de de bulunur. 3B'lu çizimle desteklenen ek çizim ilişkileri şunlardır:

• Bir yüzeydeki bir noktadan geçen bir çizgi arasında dik açılı ilişkiler.

• Tek bir çizim düzleminde oluşturulmuş 3B'lu çizim objeleri ve başka çizim düzlemlerinde oluşturulmuş 3B'lu objeler arasında ilişkiler.

• Aynı düzlemde oluşturulmuş 3B'lu çizimler arasında bir çizgi etrafında simetrik ilişkiler.

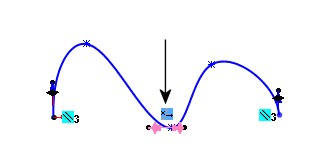

• Bir eksen boyunca veya tutamaçlar arasında gibi spline tutamaçlarıyla ilişkiler.

• Orta nokta ilişkileri.

• Eşit ilişkiler.

• Yüzler ve spline'lar arasında teğet veya eşit eğri ilişkileri .

• Yaylar ve diğer çizim objeleri arasındaki ilişkiler.

• Eşmerkezli, teğet veya eşit gibi yaylar arasındaki ilişkiler.

• Bir çizgi ve bir düzlem arasında veya iki nokta ve bir düzlem arasında uygulanmış dik ilişkisi.

In a 3D sketch, you can sketch entities along global X, global Y, or global Z axis.

• Bir konu ve bir 3B'lu çizim çizgisi arasındaki eşmerkezli ve dik açılı ilişkiler.
