在图解中显示隐藏或排除的实体

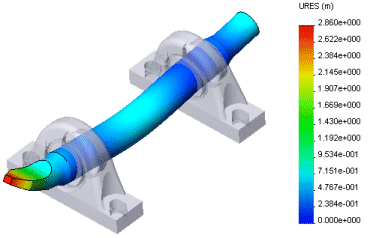

在使用隐藏或排除的实体绘制装配体的结果图解时，您可以在整个关联装配体中的其它零部件上观阅结果，方法是使用透明度的控制级别以半透明色显示隐藏或排除的实体。

1. 在包含一个或多个隐藏零部件的装配体文件中，绘制所需结果的图解。
2. 右键单击图解图标并选择设定 。
3. 在 PropertyManager 中选择显示隐藏的实体或显示排除的实体。
4. 选取以下选项之一：
   • 半透明（单一颜色）以所选的单一颜色显示所有隐藏的零件。您可以通过拖动滑杆来调整透明度。
   • 半透明（零件颜色）以其上色模式颜色显示所有隐藏的零件。您可以通过拖动滑杆来调整透明度。
5. 单击 。
