为孔表指定属性，如要包括的模板、基准及孔。
要为新的孔表指定属性：
- 单击表格工具栏中的孔表
，或单击。
- 指定以下说明的属性，然后单击
。
表格模板
单击浏览模板
来选择标准或自定义模板。此选项只在插入表格过程中才可使用。随软件所提供的孔表模板将列添加到默认格式。它们位于：安装目录
\lang\english。标准模板（standard hole table--letters.sldholtbt 和 standard hole table--numbers.sldholtbt）生成标号、X位置、Y位置以及大小列。其中一个模板使用字母标号，而另一个使用数目标号。所有大小和标号都单独列举，无任何组合。
组合的孔表模板生成
标号、
X位置、
Y位置、以及
大小列。它们通过将类似大小或标号与字母或数目标号组合而各自不同。模板为：
- hole table--sizes combined--letters.sldholtbt
- hole table--sizes combined--numbers.sldholtbt
- hole table--tags combined--letters.sldholtbt
- hole table--tags combined-numbers.sldholtbt
字母/数字控制
指定识别孔为字母数字 (A, B, C...) 或数字 (1, 2, 3...) 的标号。对于字母数字标号，字母前缀指定特定孔大小，数字指定实例。使用起始于指定开始字母或数目。

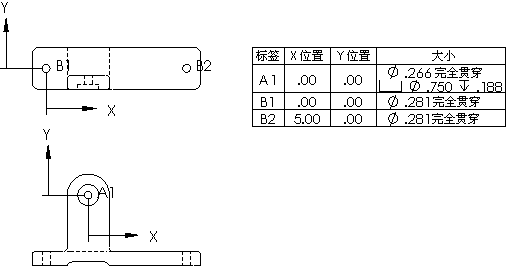

视图中相应的注释随表格而更改。
|
|

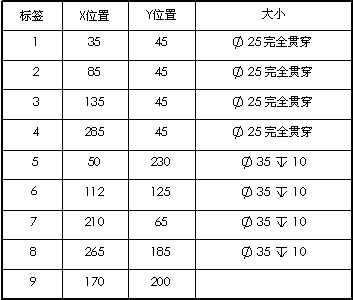

A, B, C...
|
|
|
1, 2, 3
|
基准点
在插入过程中，原点可供您选择一顶点。若想用 X 轴和 Y 轴定义原点，单击 X 轴方向参考，接着在图形区域选择一水平模型边线，然后单击 Y 轴方向参考并选择一竖直模型边线。
在表格生成后，您可将基准原点拖动到另一位置，或者可编辑基准定义。表中的位置值更新。
孔
选择单个孔边线，或选择一模型面以将所有孔包括在面中。
下一视图
此选项只在插入表格过程中才可使用。此可允许您为另一工程图视图设定基准和孔。一个孔表可包括数个工程图视图。孔表以每个视图都有一个基准而添加。标号在所有视图中都相同。
