当您生成一新筋特征，或当您编辑一现有筋特征时，筋 PropertyManager 即会出现。
要访问 PropertyManager，请单击特征工具栏中的
筋
，或单击。PropertyManager 控制以下属性：
参数
接受数值输入的某些字段允许您通过输入 = （等号）并从下拉列表选择全局变量、函数和文件属性来生成方程式。 请参见
方程式直接输入。
| |
厚度
|
添加厚度到所选草图边上。 选择以下项之一：
|
第一边
|
只添加材料到草图的一边。
|
|
两面
|
均等添加材料到草图的两边。
|
|
第二边
|
只添加材料到草图的另一边。
|
|
|
筋厚度
|
如果添加拔模，您可以设置草图基准面或壁接口处的厚度。 选择以下项之一：
|
| |
拉伸方向
|
使用平行基准面上的开环草图轮廓为筋绘制草图。
选择以下项之一：
|
平行于草图
|
平行于草图生成筋拉伸。
|
|
|
垂直于草图
|
垂直于草图生成筋拉伸。
|
|
|
| |
反转材料方向
|
更改拉伸的方向。 |
| |
|
|
|
|
拔模开/关
|
添加拔模到筋。 设置拔模角度以指定拔模度数。
|
向外拔模（在选择拔模打开/关闭 时可用）。
|
生成向外拔模角度。 如消除选择，这将生成一向内拔模角度。
|
|
| |
类型
|
在从基体零件基准面等距的基准面上生成一草图。
选择以下项之一：
|
线性
|
生成一与草图方向垂直而延伸草图轮廓（直到它们与边界汇合）的筋。
|
|
|
自然
|
生成一延伸草图轮廓的筋，以相同轮廓方程式延续，直到筋与边界汇合。例如，如果草图为圆的圆弧，则自然使用圆方程式延伸筋，直到与边界汇合。
|

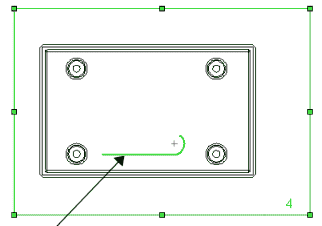

在此例中，筋使用圆方程式从圆弧轮廓延伸，直到与边界相遇，从而形成一个圆。草图的另一端使用一直线方程式延伸，直到与边界相遇。
|
|
|
| |
所选实体（只可用于多体零件） |
在您为筋生成草图后，选取一个实体。 |
| |
下一参考（当您为拉伸方向和拔模开/关 选择平行于草图 时可供使用） |
切换草图轮廓，这样您可选择拔模所用的参考轮廓。 示例： 带参考轮廓拔模的筋特征
|
所选轮廓
|
所选轮廓
|
列举用来生成筋特征的草图轮廓。 |
