表格单元格、行或列工具栏

您可以使用表格单元格、行或列工具栏对材料明细表、孔表、修订表、焊接表或焊件切割清单进行格式化。

单击表格单元格、行或列进入工具栏。

从工具栏设置这些选项：
  • 字体格式化。单击使用文档字体 Tool_font.gif 更改字体格式。您可将格式化应用到选定行、列或整个表格。
  • 水平段落对齐。将文字对齐到单元格。单击左对齐 PM_Text_Justify_Left.gif、居中 PM_Text_Justify_Center.gif 或右对齐 PM_Text_Justify_Right.gif。
  • 垂直段落对齐。将文字对齐到单元格。单击顶部对齐 PM_text_justify_top.gif、居中对齐 PM_text_justify_middle.gif 或底部对齐 PM_text_justify_bottom.gif。
  • 文字旋转。单击旋转 PM_Text_Rotate.gif 将文字以逆时针 90°增量旋转。
  • 套合文字。单击套合文字 Tool_FitText_Table_Format.gif，将套合文字切换到单元格。
  • 合并单元格。单击合并单元格 Drawings-Merge-Cells.gif 合并邻近单元格。
  • 解除合并单元格。单击拆分单元格 Drawings-Unmerge-Cells.gif 将单元格分割。
  • 方程式编辑。单击方程式 Tool_equations_sigmasum.gif 在单元格中设置方程式。参阅“表格方程式编辑器”。
  • 单元格填充。键入或选择水平或竖直单元格填充 Tool_cell_padding.gif 的新值。
  • 列属性。单击列属性 tool_columnproperty.gif 为材料明细表打开列属性菜单。相应的 PropertyManager 中列出了其它表格的列属性：
    • 修订表列 PropertyManager
    • 孔表列 PropertyManager
    • 焊件切割清单列 PropertyManager
  • 隐藏或显示数据。单击隐藏/显示 tool_hide_show_row_column.gif。指针变成 pointer_hide_show_annotations.gif，此时您可选取行或列进行隐藏或显示操作。当您选取工具时，当前隐藏的任何行或列以蓝色高亮显示。

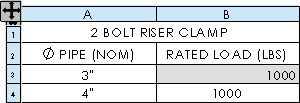

  • 表格标题。单击表格标题在上 Tool_Table_Header_Top.gif 或表格标题在下 Tool_Table_Header_Botto.gif 将表格标题定位在行上或行下。
table_header_top.gif table_header_bottom.gif
表格标题在上 表格标题在下
