该主题只适用于基于 CPU 的底切分析。只有在您的图形卡不能进行基于 GPU 的处理（为基于 GPU 的较新底切分析所需）时，软件才使用基于 CPU 的处理。请参阅“模具分析工具”中的图形卡考虑因素。
欲运行底切检查分析：
- 单击底切分析
（“模具”工具栏），或单击。
- 在 PropertyManager，设定以下选项：
-
分析参数
|
拔模方向
|
所有面都被评估以决定它们是否可从零件以上或从零件以下看见。欲指定拔模方向，选取：
- 一基准面、面、或边线。
- 坐标输入，并沿 X、Y 和 Z 轴设定坐标。
|
若想反转在结果中报告为方向1 底切和方向2 底切的面，单击反向
。
|
分型线
|
为分析选择分型线。分型线以上的面被评估以决定它们是否可从分型线以上看见。分型线以下的面被评估以决定它们是否可从分型线以下看见。如果您选择分型线，您不必指定拔模方向。
|
|
实体选择。
|
如果您的模型有一个以上实体，单击实体或曲面实体 ，然后选择要分析的实体。
|
拔模方向和分型线都识别需要边侧型心的零件壁中的凹陷部分。分型线还有助于您识别分型线中您可修改以避免需要有边侧型心的部分。
- 在分析参数下，单击计算。

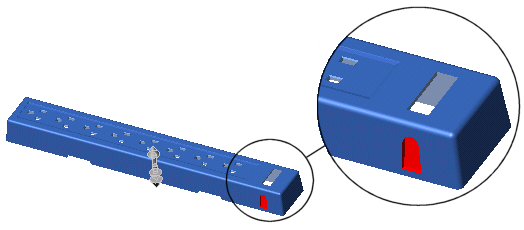

结果出现在底切面之下。带有不同分类的面在图形区域中以不同颜色显示。面分类如下：
| 方向1 底切 |
从零件或分型线以上不可见的面。 |
| 方向2 底切 |
从零件或分型线以下不可见的面。 |
| 封闭底切 |
从零件以上或以下不可见的面。 |
| 跨立底切 |
以双向拔模的面。 |
| 无底切 |
|
- 在底切面下，对于每个面分类，您可：
- 单击显示/隐藏
（或者
）在图形区域中显示或隐藏面。
- 单击编辑颜色来显示颜色调色板并更改颜色。
- 单击
。
