可以指定所有尺寸的文档层绘图设定。适用于所有文档类型。
使用插入模型项目、DimXpert、及其它自动方法插入的尺寸放置在从工程图视图延展的预定义位置。您在此框中设定预定义的位置。
要显示该对话框，在工程图中单击
选项
（标准工具栏），选择文档属性，然后选择尺寸。
每次更改尺寸字体时，每种尺寸类型的文档层字体也会相应地更新。
主要精度
|
单位精度
|
为值选择小数点后包含的位数。 |
|
公差精度
|
为公差选择小数点后包含的位数。 |
| |
将精度与模型相链接
|
将单位或公差精度的变化设置为与模型之间存在参数化关系。 |
双精度
|
|
单位精度
|
从清单中为次要单位的值选择小数点后的位数。 |
|
|
公差精度
|
从清单中为次要单位的公差值选择小数点后的位数。 |
| |
将精度与模型相链接
|
将次要单位的单位或公差精度的变化设置为与模型之间存在参数化关系。 |
水平折线
|
引线长度
|
输入引线非弯曲部分的长度。 |
|
延伸至文字
|
引线肩扩展以与尺寸文字线的末端相接。 |
|
|
|
|
|
|
|
显示尺寸单位
|
选取以在工程图中显示尺寸单位。
|
|
默认添加括号
|
选择此项可在括号内显示尺寸。
要设定颜色，单击。在颜色方案设置中选取尺寸，未输入（从动）。
|
|
置中于延伸线之间
|
选择此项可在延伸线之间将尺寸置中。该选项也在包含有尺寸置中选项的 PropertyManager 中选取尺寸置中 。
当您在延伸线之间拖动尺寸文字时，尺寸文字捕捉在延伸线中心点之间。
|
|
在基本公差框内包括前缀
|
选择此项可在指定前缀时在公差框内包括文字前缀。
|
|
在一个框中显示双制基本尺寸
|
选取以在一个基本公差框中包括双制基本尺寸。
|
|
在断裂视图中显示尺寸为断裂
|
选择此项可在断裂视图中显示尺寸折断线。
|
|
应用更新的规则
|
选择可更新折弯引线的垂直对齐方式，以使引线肩在几何尺寸标注和公差特征控制框中的相应尺寸文字线上居中。 在应用此选项之前，现有尺寸显示将保持不变。 一旦应用，此选项将不再可用。
 |
| 以前的规则 |
 |
| 更新的规则 |
|
|

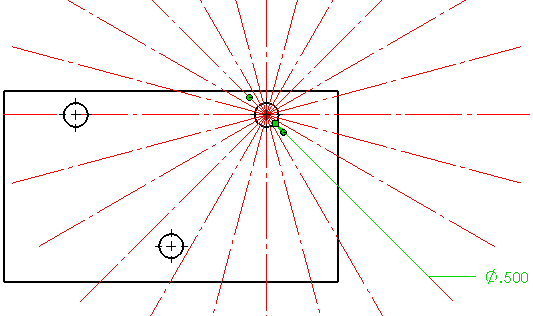

径向/尺寸引线捕捉角度
|
修改在您沿径向位置拖动直径、径向、或倒角尺寸时所用的捕捉角度间隔。
|
|
|
|
