| 沿 X 推理
|
沿 X 轴绘制水平线。 应用到 3D 草图。
|
| 沿 Y 推理
|
沿 Y 轴绘制垂直线。 应用到 3D 草图。
|
| 沿 Z 推理
|
沿 Z 轴绘制水平线。 应用到 3D 草图。
|
| 重合 推理
|
绘制与第一个圆重合的第二个圆。
|
| 共线 已添加
|
向前两条水平线添加共线几何关系。
|
| 同心 已添加
|
|
| 全等 已添加
|
向内部圆弧添加全等几何关系。
|
| 等距 已添加
|
向所有内圆添加相等几何关系。 通过这种方式仅为一个圆设定直径。
|
| 相等曲率 已添加
|
斜率变化率（曲率）与曲线之间共享点处的变化率相同（C2 连续）。
|
| 相等槽口 已添加
|
|
| 固定 已添加
|
向点添加固定几何关系。
|
| 固定槽口 已添加
|
|
| 水平 已添加
|
向样条曲线控标添加水平几何关系。
|
| 交点(N) 推理或添加
|
在点与两条直线的交点处添加几何关系。 如果您绘制的直线和点使它们相交，则推理出几何关系。
|
| 合并 已添加
|
直线的端点与矩形上的点合并后生成一个点。
|
| 中点(M) 推理或添加
|
从对角线中点绘制构造性直线。
|
| 普通(N) 已添加
|
在直线与平面之间添加法向几何关系。
|
| 偏移(S) 推理
|
使用偏移实体 工具以偏移量 10 从较小的矩形偏移得到较大的矩形。
|
| 在边线上 推理
|
使用偏移实体 工具将实体的边线投影到草图平面。
|
| 在平面上 推理和添加
|
在平面上绘制的任何几何体。
|
| 曲面切平面 推理
|
在平面上绘制点。
|
| 平行(P) 推理
|
按平行几何关系绘制两条直线。
|
| 平行 YZ 已添加
|
向 3D 直线和前视基准面添加平行几何关系。
|
| 平行 ZX 已添加
|
向 3D 直线和前视基准面添加平行几何关系。
|
| 垂直 推理
|
绘制与第一条直线垂直的第二条直线。
|
| 穿透 已添加
|
在草图点与垂直线之间添加穿透几何关系。
|
| 对称 推理或添加
|
使用镜像实体 或动态镜像 工具添加的几何关系。
|
| 切点(G) 已添加
|
向两条样条曲线添加相切几何关系。
|

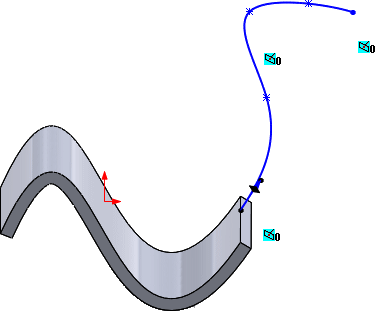

| 与面相切 已添加
|
面和样条曲线之间交叉边线处的斜率相同（C1 连续）。
请参阅样条曲线的与面相切几何关系。
|
| 牵引 |
请参见 对布局草图使用牵引和皮带。 |
| 竖直(V) 推理
|
按中心推理到草图原点绘制圆。
|
