草图图片 PropertyManager 的第二页可让您跟踪轮廓线或按颜色选定区域以生成向量数据。此将生成您可保存并按需要进行编辑的草图。
有些用途包括转换：
- 公司标志
- 扫描的几何设计：
草图图片 PropertyManager 的第二页只可作为插件使用。单击，然后在对话框中选择自动跟踪。
单击
，然后从草图图片 PropertyManager 中的第二页应用这些参数将光栅数据转换为向量数据：
跟踪设定
| |
选择工具
|
|
用于选择矩形区域
|
选取矩形区域。
|
|
用来选取手画线区域
|
通过跟踪连续直线和曲线来选取形状不规则的区域。
|
|
用于选择多边形区域
|
通过跟踪连续直线来选取多边形区域。
|
|
用于选择颜色
|
根据颜色选取区域。
|
|
|
|
表示以用来选取颜色 选取工具所选定的颜色。 |
| |
开始跟踪
|
显示您的区域或颜色选择的结果。 |
预览设定
|
显示源图象
|
|
|
显示跟踪的几何
|
选取或消除以显示为转换所选定的跟踪几何体。 |
|
|
|

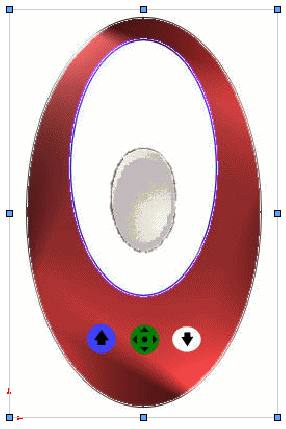

显示源图象被选中 |
显示源图象和显示跟踪的几何体被选中 |
|
|
显示源图象被清除并且显示跟踪的几何体被选中 |
应用
跟踪几何体不会成为您可保存为 .sldprt 文件的 SolidWorks 几何体，除非您退出草图图片 PropertyManager。
