硬件凸台选项

硬件凸台 - 螺钉

pm_hardwareboss_v2 输入凸台高度

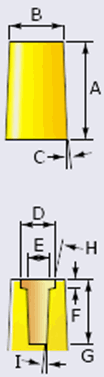

设置凸台参数。
  • A. 定义凸台的高度
  • B. 定义凸台的直径
  • C. 定义凸台步长的直径
  • D. 定义凸台步长的高度
  • E. 定义主凸台的拔模角度
  • F. 定义内孔的直径
  • G. 定义柱孔的内径
  • H. 定义柱孔的内部深度
  • I. 定义内孔的拔模角度

如果您不希望凸台包括步长,可将步长高度参数设置为 0。

直径参数应为凸台顶部直径,而非底部。 这有助于螺钉凸台顶部与螺纹凸台顶部紧密配合。
  选择配合面 激活配合面 框,并取消激活凸台高度框。
配合面

定义面以配合凸台顶部。 软件会自动计算凸台高度。 如果更改配合面的高度,凸台高度也会发生变化。

可以将凸台与不接触凸台的面配合。 例如,可以并排放置配合面与凸台。

在图像中,配合面是盖子的底部(透明)。 将根据配合面自动计算凸台高度。 绿色高亮显示的边线显示符合凸台的配合面。 装配销钉穿透了盖子。

clearance_button 为凸台高度设置间隙值。 您可以设置凸台高度的间隙,并使用选值箭头调节间隙。 间隙是指两个凸台之间的空间,它会作为特定高度值的等距计算。

硬件凸台 - 螺纹

pm_hrdboss_thread_v2 输入凸台高度 设置凸台参数。
  • A. 定义凸台的高度
  • B. 定义凸台的直径
  • C. 定义主凸台的拔模角度
  • D. 定义凸台步长的直径
  • E. 定义内孔的直径
  • F. 定义凸台步长的高度
  • G. 定义内孔的深度
  • H. 定义内部步长的拔模角度
  • I. 定义内孔的拔模角度
  选择配合面 激活配合面 框,并取消激活凸台高度框。
配合面

定义面以配合凸台顶部。 软件会自动计算凸台高度。 如果更改配合面的高度,凸台高度也会发生变化。

可以将凸台与不接触凸台的面配合。 例如,可以并排放置配合面与凸台。

在图像中,配合面是盖子的底部(透明)。 将根据配合面自动计算凸台高度。 绿色高亮显示的边线显示符合凸台的配合面。 装配销钉穿透了盖子。

clearance_button 为凸台高度设置间隙值。 您可以设置凸台高度的间隙,并使用选值箭头调节间隙。 间隙是指两个凸台之间的空间,它会作为特定高度值的等距计算。
