DimXpert 通过在工程图中应用尺寸以使制造特征（如阵列、槽、袋套）完全定义而加快添加参考尺寸的过程。
DimXpert 工具可以在尺寸 PropertyManager 中访问。选择要标注尺寸的特征边线，然后 DimXpert 会在该工程视图中为特征应用所有相关的尺寸。
DimXpert 与
自动标注尺寸不同，因为 DimXpert：
- 可以识别阵列（包含实例记数线性和极性方向）和锥形沉头孔。
- 产生可以预测的结果。例如，当您在 DimXpert 中选择边线时，只会对该边线代表的特征标注尺寸。在自动标注尺寸时，可能会意外地对多个特征标注尺寸。

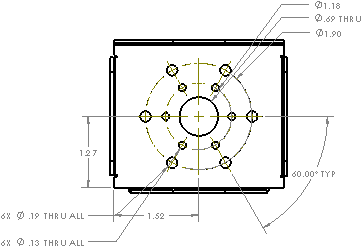

在使用 DimXpert 标注孔阵列尺寸时，您可能遇到一信息，述说孔标注在基本特征更改时将不进行参数更新。如果孔阵列不是作为异形孔向导孔的阵列而生成的，您对模型所作的任何更改将不更新孔标注。
