尺寸视图显示用于活动零件或装配体中的所有尺寸，包括带有设定值和由方程式所决定的尺寸。该视图使重新命名数个尺寸的数值轻而易举。
带有设定值的尺寸只在该视图中可见，而不能在方程式视图或排序视图中可见。
有两种尺寸视图，一种用于零件，另一种用于装配体。

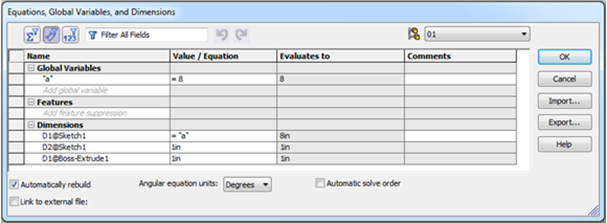

在零件的 尺寸视图 中，您可以：
- 添加新的整体变量，并重新命名，编辑，删除和压缩现有变量。
- 添加方程式以压缩特征。
- 重新命名并更改尺寸值或给尺寸添加方程式。
- 给整体变量和特征及带有方程式的尺寸添加评论。

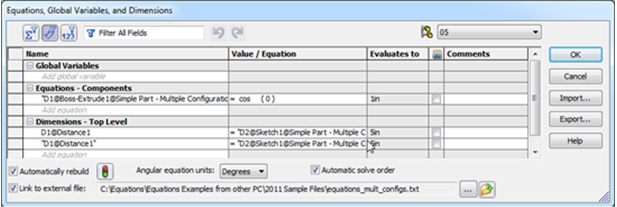

在装配体的 尺寸视图 中，您可以：
- 添加新的整体变量，并重新命名，编辑，删除和压缩现有变量。
- 添加零部件的方程式，并重新命名，编辑，删除和压缩现有变量。
- 重命名并编辑装配体的顶层尺寸。
- 给零部件的全局变量和方程式添加评论，并向具有方程式的顶层尺寸添加评论。
当您压缩指派给尺寸的方程式时，尺寸使用上次估算的值。当您解除压缩方程式时，尺寸使用方程式而不是数值。
在名称列中，全局变量、特征、及方程式的名称标有引号，而尺寸的名称则没有。在数值/方程式列中，由方程式决定的尺寸以 = (等号) 起头，而带设定值的尺寸不以 = 引头。
