剖面视图选择

您可以选择零件或装配体剖面视图生成的面、边线和顶点。

您不能在剖面视图面上打开草图。

测量和剖面属性

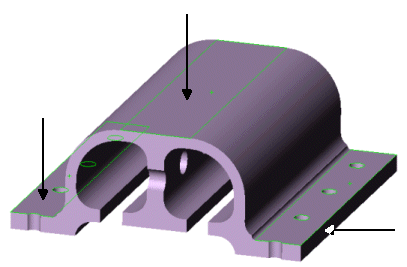

  • 在剖面基准面上选择一个面来计算其剖面属性。 选择边线或顶点来测量。
  • 选择截面来测量长度或计算剖面属性。截面为被剖面基准面切除的面。

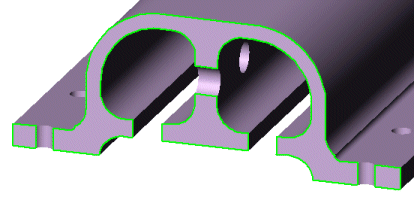

截面

转换实体引用

对于测量和截面属性之外的功能，截面与正常平面没有什么不同。例如，如果在截面上打开草图并转换边线，则整个面的边线都会被转换。

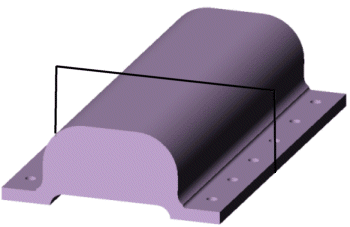

整个面被转换
