插入工程图中的草图图片

和草图一样，您也可以在工程图中插入图片（.bmp、.gif、.jpg、.jpeg、.tif 和 .wmf 类型的文件）。

要将图片插入工程图中：

  1. 单击草图工具栏中的草图图片 Tool_Sketch_Picture_Sketch.gif，或单击插入 > 图片。
  2. 在打开对话框中，浏览到图象文件，然后单击打开。
  3. 在草图图片 PropertyManager 中选择选项，然后单击 PM_OK.gif。

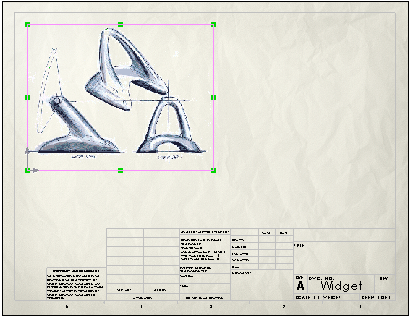

这样便在工程图的 (0,0) 位置（左下角）插入了图象及其 (0,0) 坐标。
  • 您可在图形区域拖动并调整图象的大小。
  • 您可以控制图象在草图图片 PropertyManager 中的位置、大小、旋转和透明度。
  • 要打开 PropertyManager 并启用拖动，应双击图象。

范例：使用工程图中的草图图片
