以掃出特徵的類型為基礎設定 PropertyManager 選項。
選項
| |
方向/扭轉控制
|
控制當輪廓 沿著路徑 掃出時的方向。選項有：
|
| |
|
|
依循路徑
|
剖面在任何時候都會與路徑維持同一角度。 當您選擇依循路徑時，若沿著路徑上的微小及不平的曲率波動使輪廓不能對正，選項可穩定輪廓。
|
|
固定剖面法向量
|
剖面在任何時候都會與開始的剖面平行。
|
|

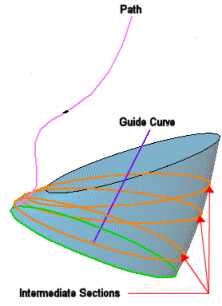

依循路徑與第一條導引曲線
|
|
選擇依循路徑與第一條導引曲線，居間剖面的扭轉由路徑至第一條導引曲線的向量決定。在所有居間剖面的草圖基準面中，水平基準面和向量之間的角度保持不變。
|
|
依循第一條與第二條導引曲線。
|
選擇依循第一條與第二條導引曲線，居間剖面的扭轉由第一條導引曲線至第二條導引曲線的向量決定。在所有居間剖面的草圖基準面中，水平基準面和向量之間的角度保持不變。
|
|
沿路徑扭轉
|
沿路徑扭轉剖面。以 定義依據下的度數、徑度、或轉圈數來定義扭轉。
|
此範例顯示的是一個扭轉。
|
|
以固定法向量沿路徑扭轉
|
沿路徑扭轉剖面，扭轉時將剖面與開始的剖面保持平行。
|
此範例顯示的是一個扭轉。
|
|
| |
定義依據 (當在「方向/扭轉類型」中選取了「沿路徑扭轉」或「以固定法向量沿路徑扭轉」時可用)。 |
選擇下列之一︰
|
扭轉定義
|
定義扭轉。選擇度徑度或轉圈。
|
|
扭轉角度
|
設定扭轉的度數、徑度或轉圈數。
|
|
| |
路徑對正類型 (當在方向/扭轉類型中選擇了依循路徑時可用)。 |
當沿路徑上的微小及不平的曲率波動使輪廓不能對正時可穩定輪廓。選項有： |
| |
|
|
無
|
對正輪廓垂直於路徑。沒有套用修正。
|
|
最小扭轉
|
(僅針對 3D 路徑)。避免輪廓在依循路徑時變成自相交錯。
|
|
方向向量
|
將輪廓與為方向向量所選的方向對正。選擇圖元來設定方向向量。
|
|
所有面
|
當路徑包含相鄰的面時，在幾何允許下，使掃出輪廓相切於相鄰面。
|
|
|
方向向量 (當在 路徑對正類型中選擇了方向向量時可用)。 |
選擇特徵上的一個基準面、平坦面、直線、邊線、圓柱軸、一組頂點等等來設定方向向量。
|
| |
合併相切面(M)
|
如果掃出剖面具有相切線段，會使相對應的掃出曲面相切。維持相切的面可以是基準面、圓柱面或圓錐面。其他相鄰的面會被合併，並且會約略計算輪廓。草圖弧線可能轉換為不規則曲線。
|
| |
顯示預覽(P)
|
顯示掃出的塗彩預覽。清除來只顯示輪廓及路徑。
|
| |
合併結果(M)
|
合併實體到一個本體中。
|
| |

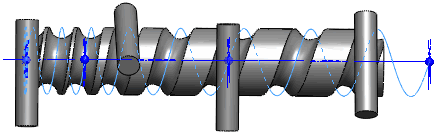

與結束端面對齊
|
繼續掃出輪廓直至路徑碰到最後一個面。掃出的面被延伸或截短以配合至掃出的底面，而不需要額外的幾何。此選項常與螺旋曲線一起使用。
|
| |
| 選擇了與結束端面對齊 |
清除了與結束端面對齊 |
|
|
| 螺旋曲線的頂部 |
螺旋曲線的頂部 |
|
|
| 螺旋曲線的底部 |
螺旋曲線的底部 |
|
起始/終止相切
起始相切類型和一個終止相切類型。
|
無
|
不套用相切。
|
|
路徑相切
|
產生在起始處與路徑垂直的掃出。 |
薄件特徵
選擇來產生一個薄件特徵的掃出。
|
|
| 使用實體特徵的掃出 |
使用薄件特徵的掃出 |
|
薄件特徵類型
|
設定薄件特徵掃出的類型。選項有：
|
| |
|
一個方向
|
使用厚度 值從輪廓的單一方向產生薄件特徵。如果需要，請按一下反轉方向 。
|
|
對稱中間面
|
同時從輪廓的兩個方向產生薄件特徵，在兩方向套用相同的厚度 值。
|
|
兩個方向
|
同時從輪廓的兩個方向產生薄件特徵。為厚度 及厚度  設定個別的值。
|
|
特徵加工範圍(F)
決定特徵所影響的本體或零組件。
- 對於多本體零件，請參考在多本體零件中的特徵加工範圍。
- 對於組合件，請參考在組合件中的特徵加工範圍。
