唇部 / 溝槽 PropertyManager

唇部/溝槽 PropertyManager 會在您產生唇部或溝槽扣接特徵時出現。按一下唇部/溝槽 （在扣接特徵工具列上）或按一下插入 > 扣接特徵 > 唇部/溝槽。

本體/零件選擇

產生一個唇部、溝槽或兩者同時產生。

	溝槽本體	選擇在其中產生溝槽的本體或零組件。
	唇部本體	選擇在其中產生唇部的本體或零組件。
	方向（選擇性）	選擇基準面、平坦面或直邊線以定義唇部和溝槽的方向。 如果產生唇部和溝槽的所有選取面為平坦而且擁有相同的法線，則預設方向會與平坦面垂直。

溝槽選擇

模型中的溝槽移除材料。

無溝槽	包含材料的溝槽已經從內部邊線移除。

	面	選擇在其中產生溝槽的面。
	沿相切面進行(G)	將選擇延伸至相切面。
	邊線	選擇內部或外部邊線。此為溝槽移除材料的位置。
	沿相切面進行(G)	將選擇延伸至相切邊線。
	溝槽參數
	顯示預覽
	跳過縫隙	允許相鄰的幾何，例如肋材接合零件側壁的位置。在此範例中，選擇跳過縫隙以允許唇部鄰接唇部與溝槽面。
	已清除跳過縫隙
	已選擇跳過縫隙

唇部選擇

唇部將材料加入模型中。

無唇部	包含材料的唇部已加入內部邊線。

	面	選擇在其中產生唇部的面。
	沿相切面進行(G)	將選擇延伸至相切面。
	邊線	選擇內部或外部唇部邊線。此為唇部加入材料的位置。
	沿相切面進行(G)	將選擇延伸至相切邊線。
	唇部參數
	顯示預覽
	跳過縫隙	請參考溝槽選擇下的說明。
	維持現有的牆壁面	請參閱參數底下的說明。

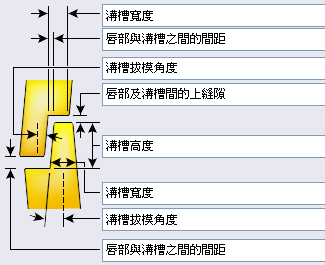

參數

當您選擇要產生唇部和溝槽的本體時，此區段將會出現。設定可控制唇部和溝槽與它們當中的介面的參數。

連結相配的值		用符號表示這些值： 唇部拔模角度與溝槽拔模角度 溝槽寬度至唇部寬度，加上唇部和溝槽之間的間距。
顯示預覽
維持現有的牆壁面		如果您將唇部產生在擁有拔模的模型牆壁上，這個選項將會維持拔模（如果可能）並且將現有的牆面擴展至唇部的頂端。如果您消除此選項，軟體會加入面。
含拔模的原始牆壁	選擇選項	清除選項
	軟體會將拔模以及現有牆壁維持在唇部的頂端。	軟體並不會維持拔模並且加入面以產生唇部。

最愛

管理您可以在模型中重複使用的最愛清單。

	套用預設/ 無最愛	重設回沒有選擇任何最愛及預設的設定。
	新增或更新最愛	要更新最愛，請在 PropertyManager 中編輯屬性，在最愛中選擇名稱，按一下，然後輸入新的或現有的名稱。
	刪除最愛
	儲存最愛
	載入最愛	按一下此選項以瀏覽至資料夾，然後選擇一個最愛。
