質量中心點

您可以將質量中心 (COM) 點加入零件與組件。 在含有 COM 點的零件或組合件工程圖中，您可顯示並參考 COM 點。

您可按一下質量中心 (「參考幾何」工具列) 或插入 > 參考幾何 > 質量中心來加入 COM 點。

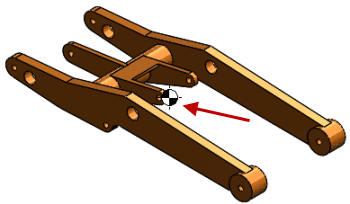

在圖面中， 顯示在模型的質量中心。 在 FeatureManager (「特徵」管理員) 設計樹狀結構中，質量中心 顯示在原點 正下方。

當模型的質量中心變更時，COM 點的位置會更新。 例如，COM 點的位置會於您在零件中加入、移動及刪除特徵時更新。

您可以在 COM 點與例如頂點、邊線與面等圖元之間量測距離及加入參考尺寸。

您無法從 COM 點建立驅動尺寸。 但是，您可以建立質量中心參考 (COMR) 點，以及使用該點來定義驅動尺寸。

您可建立參考 COM 和 COMR 點的量測感測器。

您可按一下工具 > 特徵統計資料，以查看COM 和 COMR 點對於模型重新計算時間的影響。
