熔珠

您可以將熔珠新增至熔接零件與組合件及多本體零件。

熔珠的主要特徵：
  • 具有幾何全部類型的相容性，包括含縫隙的本體
  • 包含在工程圖中使用熔接表格的熔珠屬性
  • 自動產生的熔接符號
  • 含熔珠的相關熔接符號
  • 在 FeatureManager(特徵管理員) 中包含熔珠的獨立熔珠 資料夾

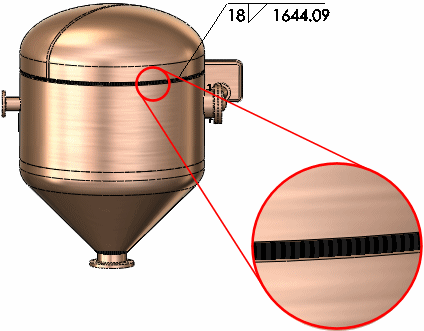

熔珠使用簡化的顯示。它們會在模型中顯示為圖形呈現。未產生任何幾何。熔珠是輕量抑制，並不影響性能。

關於在組合件中熔珠的詳細資訊，請參考 組合件中的熔珠。

如需工程圖中熔接表格的相關資訊，請參考熔接表格。

目錄

  • 產生熔珠

  • 智慧型熔接選擇工具

    使用智慧型熔接選擇工具選擇要套用熔珠的面。此工具在熔珠 PropertyManager 中可用。

  • 變更熔珠的類型和大小

    您可以在 FeatureManager(特徵管理員) 中用右鍵按一下熔珠，然後按一下編輯特徵 ，將熔珠編輯為您需要的任何特徵。但也可以在熔接資料夾 內拖曳熔珠來變更熔接符號中的熔珠類型和大小。

  • 熔珠 PropertyManager

    熔珠 PropertyManager 可讓您插入並定義熔珠。

  • 熔珠屬性對話方塊

    使用熔珠屬性對話方塊設定工程圖之熔接表格中出現的熔珠屬性。

  • 熔接 - 圓角熔珠

    您可以在任何熔接圖元間，例如結構成員、板狀熔接或支撐之間加入全周、間斷或交錯斷續的圓角熔珠。
