輔助視圖類似於投影視圖，但它展開垂直於現有視圖中的參考邊線。
您可以產生組合件爆炸視圖的輔助視圖。

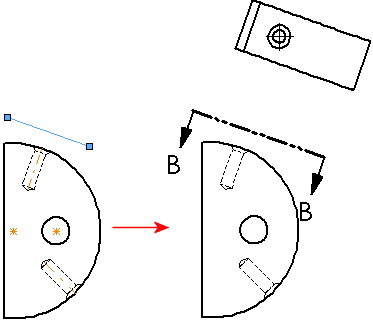

您可以使用繪製的草圖線來摺疊。在此範例中，要適當的定位輔助視圖，在繪製的草圖線及暫存鑽孔軸之間加入一個互相垂直的限制條件。

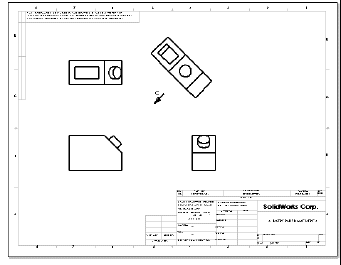

為輔助視圖選擇了在前視圖中的角度邊線，輔助視圖是在右上方其中有視圖箭頭 C 的視圖。
目錄
當您在工程圖中產生一個新的輔助視圖，或選擇一個現有的輔助視圖時，輔助視圖 PropertyManager 出現。
